Jak wykonać ciche przyłącza do kratek i anemostatów podczas montażu rekuperacji

Rola cichych przyłączy w całym systemie rekuperacji

Jak hałas przy kratkach i anemostatach wpływa na komfort domowników

W zdecydowanej większości domów jednorodzinnych poziom głośności instalacji rekuperacji ocenia się głównie „uchem” właśnie przy kratkach i anemostatach. Domownicy nie interesują się tym, co dzieje się przy centrali czy w szachtach – odczuwają to, czy w salonie, sypialni i pokojach dzieci jest spokojnie i bez szumu.

Jeżeli przy kratkach i anemostatach słyszalny jest wyraźny szum lub świst, użytkownicy zwykle reagują w ten sam sposób: obniżają biegi centrali, przyduszają nawiewniki, częściowo zaklejają kratki. Powietrza jest wtedy mniej, wymiana powietrza spada poniżej wartości projektowych, a cały sens rekuperacji – czyli stała, kontrolowana wentylacja – zostaje w praktyce zniweczony. Co gorsza, hałas uważany bywa za „wrodzoną wadę” rekuperacji, podczas gdy w wielu przypadkach wystarczyłoby poprawić przyłącza do kratek.

Ciche przyłącza umożliwiają pracę centrali na nominalnych wydajnościach, bez konieczności wiecznego „przykręcania biegów”. W rezultacie powietrze jest wymieniane prawidłowo, wilgoć i zanieczyszczenia są skutecznie usuwane, a komfort akustyczny w pomieszczeniach jest zachowany. Komfort oznacza tutaj nie tylko ciszę w nocy, ale również brak irytujących dźwięków przy zmianach biegów, brak „świstów” przy wietrznej pogodzie oraz brak dudnienia podczas intensywnego nawiewu.

Zależność między głośnością przy nawiewnikach a projektem i montażem

Poziom hałasu przy kratkach i anemostatach jest wprost powiązany z jakością projektu oraz montażu przyłączy. Nawet najlepszy anemostat, zamontowany w złym miejscu i przy niewłaściwej prędkości powietrza, będzie pracował głośno. Z drugiej strony prawidłowo zaprojektowane i wykonane przyłącza potrafią „uratować” przeciętny osprzęt.

Na głośność wpływają zwłaszcza:

• prędkość powietrza w przewodzie i na wylocie z nawiewnika,
• nagłe zmiany kierunku przepływu (ostre kolana, trójniki tuż przy nawiewniku),
• zawirowania wynikające z nieprzemyślanej geometrii skrzynek rozprężnych,
• niedopasowanie średnic kanału, skrzynki i anemostatu,
• przenoszenie drgań z kanałów lub konstrukcji budynku na kratkę.

W praktyce bywa różnie, ale kluczowe jest, aby prędkości i opory były sensownie rozłożone w całym układzie, a nie „skumulowane” w ostatnich kilkunastu centymetrach przy króćcu nawiewnika. To właśnie „ostatni metr” instalacji decyduje często o tym, czy system odbierany jest jako cichy, czy głośny.

Źródła hałasu w systemie rekuperacji

Hałas w systemie wentylacji z odzyskiem ciepła powstaje w kilku charakterystycznych miejscach. Dla zrozumienia roli cichych przyłączy do kratek warto uporządkować te źródła.

Najczęściej spotykane generatory dźwięku to:

• centrala rekuperacyjna – wentylatory, turbulencje w wymienniku, wibracje obudowy,
• kanały główne – szczególnie na odcinkach o dużych prędkościach, ostrych łukach i przy przepustnicach,
• przyłącza do kratek i anemostatów – zbyt małe skrzynki, źle ukształtowane kolana, zbyt małe średnice,
• same nawiewniki – niewłaściwie dobrane, „dławiące” przepływ, źle wyregulowane.

Ciche przyłącza nie wyeliminują całkowicie hałasu generowanego przez centralę, ale znacząco ograniczą jego odczuwalność. Dobrze zaprojektowane skrzynki rozprężne i przewody elastyczne działają jak prosty tłumik – wygładzają przepływ, zmniejszają prędkość, a część drgań przejmują na siebie.

Jak złe przyłącze potrafi „zepsuć” dobry system

Częsty scenariusz z praktyki wygląda następująco: projekt jest poprawny, centrala i kanały główne dobrane prawidłowo, a mimo to użytkownik zgłasza nadmierny hałas w kilku pomieszczeniach. Po zdjęciu anemostatu okazuje się, że:

• skrzynka rozprężna ma minimalną głębokość,
• do skrzynki dochodzi przewód elastyczny załamany na ostro,
• kilka przewodów z trójnika niemal trafia w króciec nawiewnika,
• w jednym z narożników skrzynki znajduje się dodatkowy króciec „na zapas”, który generuje zawirowania.

Z zewnątrz anemostat wygląda poprawnie, ale przepływ powietrza odbywa się niemal jak przez dyszę. Prędkości lokalnie są kilkukrotnie wyższe niż w obliczeniach projektowych, pojawiają się świsty i szum. W takim przypadku cichą pracę można uzyskać dopiero po przebudowie przyłącza – powiększeniu skrzynki, zmianie położenia króćców, wydłużeniu odcinka elastycznego i złagodzeniu łuków. Stąd tak istotne jest, aby traktować przyłącze jako element równorzędny z resztą instalacji, a nie „resztkę”, którą robi się z tego, co zostało na budowie.

Podstawy akustyki w instalacjach wentylacji z odzyskiem ciepła

Rodzaje hałasu w kanałach wentylacyjnych

Przy projektowaniu cichych przyłączy dobrze jest uporządkować, jakie rodzaje hałasu w ogóle występują w instalacjach rekuperacji. Z praktycznego punktu widzenia można wyróżnić trzy główne grupy.

Po pierwsze, szum przepływowy – efekt dużych prędkości powietrza, lokalnych przewężeń i turbulencji. Pojawia się w ciasnych kolanach, na „dławionych” anemostatach, przy zbyt małych kratkach oraz tam, gdzie powietrze jest zmuszane do nagłego skrętu lub przejścia przez ostry krawędziowy otwór.

Po drugie, drgania konstrukcji – wynikają z wibracji wentylatorów, rezonansu kanałów stalowych czy skrzynek rozprężnych. Jeżeli skrzynka pod anemostat jest sztywno przykręcona do elementu konstrukcyjnego bez elastycznego podszycia, potrafi działać jak mały głośnik. Drgania rozchodzą się po stropie i są odczuwalne zwłaszcza w nocy, kiedy tło akustyczne budynku jest minimalne.

Po trzecie, przenoszenie hałasu między pomieszczeniami – kanały wentylacyjne mogą działać jak swego rodzaju „tunel akustyczny”. Jeżeli przyłącza są wykonane wprost z jednego pomieszczenia do drugiego, bez odpowiedniej długości tłumiącej oraz bez skrzynek rozprężnych, rozmowy czy odgłosy z jednego pokoju mogą być słyszalne w drugim. Elastyczne przewody i skrzynki rozprężne pełnią tu istotną rolę bariery pośredniej.

Prędkość powietrza, opory i średnice w strefie przyłącza

Kluczowym parametrem dla akustyki przy nawiewnikach jest prędkość powietrza. Co do zasady, im wyższa prędkość w przewodzie i na wylocie, tym większa szansa na szum. W okolicy przyłącza zaleca się prędkości zdecydowanie niższe niż w kanałach głównych – szczególnie na końcowych odcinkach prowadzących bezpośrednio do kratek i anemostatów.

Na prędkość wpływają:

• średnica przewodu – im mniejsza średnica przy tym samym strumieniu powietrza, tym większa prędkość,
• łączna liczba przyłączy – rozdzielenie dużego strumienia na kilka anemostatów umożliwia stosowanie niższych prędkości,
• łączna długość i opory miejscowe – im więcej oporów po drodze, tym wyższe ciśnienia, które „wypychają” powietrze przez ostatnie elementy.

W strefie przyłącza konieczne jest również uwzględnienie oporu miejscowego samej skrzynki rozprężnej czy trójnika. Zbyt mała skrzynka lub ciasny trójnik powodują, że przepływ staje się niestabilny i głośny. Zwykle lepiej zainwestować w nieco większą skrzynkę i spokojniejszy przepływ niż „ratować się” ustawieniem anemostatu na granicy jego zakresu pracy.

Progi słyszalności w domu jednorodzinnym

Fizycznie hałas można mierzyć, ale w domowych warunkach decydujące jest odczucie użytkownika. W normalnym domu tło akustyczne (lodówka, elektryka, hałas z zewnątrz) waha się w granicach kilku do kilkunastu decybeli. Rekuperacja zwykle zaczyna być odczuwalna, gdy hałas przy nawiewnikach przekracza ten poziom o kilka jednostek.

Ujmując rzecz praktycznie:

• szum ledwo słyszalny – akceptowalny w niemal każdym pomieszczeniu, także w sypialniach,
• szum wyraźnie słyszalny, ale jednostajny – tolerowany w ciągach komunikacyjnych, salonach, kuchniach, zwykle odbierany jako uciążliwy w sypialniach,
• świsty, gwizdy, buczenie – sygnał błędów projektowych lub montażowych, w praktyce nieakceptowalne w przestrzeni mieszkalnej.

Docelowo dobrze zaprojektowane przyłącza do kratek i anemostatów powinny sprawiać, że użytkownik nie zwraca uwagi na działanie instalacji przy zwykłych biegach roboczych, a odgłos pracy pojawia się wyraźniej jedynie przy włączonym „trybie imprezowym” czy szybkim przewietrzaniu.

Krótkie sztywne przyłącza a dłuższe elastyczne odcinki

Intuicyjnie może się wydawać, że najkrótsze i najbardziej bezpośrednie połączenie jest najlepsze. W akustyce instalacji wentylacyjnych sprawa jest bardziej złożona. Krótkie i sztywne przyłącza (np. odcinek stalowego kanału bezpośrednio do anemostatu) przenoszą dźwięk oraz drgania niemal bez strat. Hałas z kanału głównego potrafi wtedy „wybić się” niemal wprost na nawiewniku.

Dłuższe przyłącza wykonane z elastycznych przewodów (PE, flex) pełnią podwójną funkcję: umożliwiają swobodne ustawienie skrzynki rozprężnej względem anemostatu, a jednocześnie działają jak element tłumiący. Pofałdowane ścianki, miękki materiał oraz możliwość łagodnego prowadzenia przewodu powodują rozproszenie energii akustycznej. W efekcie szum i wibracje z kanału głównego są w znacznej części „wygaszone”, zanim dotrą do kratki.

Oczywiście, zbytnie wydłużanie przewodów elastycznych też ma granice – rosną opory przepływu i ryzyko załamań. Przy przyłączach do kratek i anemostatów stosuje się zwykle kilka metrów przewodu PE na odejście, prowadząc je możliwie łagodnie i unikając ostrego „łamania” tuż przy skrzynce. W takim układzie uzyskuje się rozsądny kompromis między stratą ciśnienia a skutecznym tłumieniem hałasu.

Typy kratek i anemostatów oraz ich wpływ na hałas

Podstawowy podział nawiewników i kratek wentylacyjnych

Na końcówkach instalacji rekuperacji stosuje się różne rodzaje elementów nawiewnych i wywiewnych. Dla cichych przyłączy istotne jest, aby rozumieć ich konstrukcję oraz sposób pracy.

Najczęściej spotykane rozwiązania to:

• kratki wentylacyjne ścienne – montowane w ścianach, często w łazienkach, garderobach, kuchniach,
• kratki sufitowe – prostokątne lub kwadratowe, stosowane zwłaszcza w sufitach podwieszanych,
• kratki podłogowe – stosowane rzadziej, wymagają szczególnej dbałości o wytrzymałość i czystość,
• anemostaty nawiewne – okrągłe, regulowane, przeznaczone do nawiewu,
• anemostaty wywiewne – konstrukcyjnie podobne, ale przystosowane do wyciągu powietrza.

Każdy z tych elementów ma określony zakres przepływów, typ charakterystyki strumienia powietrza oraz własny „wkład” w hałas instalacji. Przy małych strumieniach większość nawiewników pracuje niemal bezgłośnie, jednak przy większych ilościach powietrza różnice stają się wyraźne.

Konstrukcja, kierownice powietrza i szczeliny a szumy

Na hałas generowany przez kratki i anemostaty wpływ mają przede wszystkim przekroje przepływu oraz sposób prowadzenia strumienia. Elementy z wąskimi szczelinami, ostrymi krawędziami i małymi światłami przepływu będą generować silniejsze szumy przy tych samych strumieniach, niż nawiewniki o łagodnych krawędziach i większej powierzchni otwartej.

Do cichych rozwiązań należą zwykle:

Do cichych rozwiązań należą zwykle anemostaty o dużej średnicy z wyprofilowaną czaszą oraz kratki z szerokimi, zaokrąglonymi lamelami, które kierują strumień powietrza, zamiast go „dławić”. Przy takich elementach ta sama ilość powietrza przechodzi przez większą powierzchnię czynna, dzięki czemu lokalne prędkości są mniejsze, a przepływ pozostaje laminarny lub przynajmniej uporządkowany. Unika się gwałtownych zawirowań, które są głównym źródłem szumu aerodynamicznego.

Odwrotnie działają kratki szczelinowe o bardzo wąskich otworach czy dekoracyjne nawiewniki z gęstymi „żaluzjami”. Wyglądają efektownie, lecz przy typowych dla rekuperacji strumieniach powietrza potrafią zachowywać się jak dysze. Dźwięk w takim przypadku nie wynika z pracy centrali, tylko z lokalnego przewężenia tuż przed pomieszczeniem. Rozwiązaniem jest albo ograniczenie przepływu przez dany element, albo zastosowanie większego modelu (szersza kratka, większy anemostat) i właściwe zbilansowanie całej instalacji.

W praktyce dobry efekt daje dostosowanie typu nawiewnika do funkcji pomieszczenia. W sypialniach i pokojach dzieci sprawdzają się anemostaty o spokojnym rozproszeniu strugi i możliwie dużej średnicy, ustawione na łagodny nawiew. W kuchni czy wiatrołapie można zaakceptować nieco bardziej „zdecydowany” dźwięk, co pozwala zastosować mniejsze kratki lub kratki o kierunkowym wyrzucie strumienia. Ważne, aby nie kompensować błędów projektu (zbyt dużego strumienia na jednym punkcie) agresywnym przymykaniem nawiewnika – to niemal zawsze podnosi hałas.

Przy wyborze konkretnych modeli pomocne bywają karty katalogowe z charakterystykami akustycznymi. Producenci podają zwykle poziom mocy akustycznej dla określonych przepływów i sprężu. Jeżeli zestawi się te dane ze strumieniami z projektu, można z góry wyeliminować te nawiewniki, które przy planowanych wydajnościach „wchodzą” w zakres głośnej pracy. Takie porównanie, nawet wykonane orientacyjnie, często przesądza o późniejszym komforcie użytkowników.

Dobrze przemyślane przyłącza, połączone z rozsądnym doborem kratek i anemostatów, powodują, że rekuperacja w domu jednorodzinnym staje się tłem, a nie bohaterem dźwiękowym. Instalacja spełnia swoje zadanie, zapewniając świeże powietrze, a użytkownik zwraca uwagę na nią dopiero wtedy, gdy świadomie zwiększa wydajność, a nie w środku nocy, kiedy powinien spać.

Regulacja nawiewników a poziom hałasu

Sposób ustawienia anemostatów i kratek ma bezpośredni wpływ na ich głośność. Nawet najlepiej dobrany element potrafi zacząć szumieć, jeżeli zostanie zbyt mocno przymknięty. Wynika to z lokalnego zwężenia przepływu: powietrze „przeciska się” wąską szczeliną z dużą prędkością, co generuje świst i zawirowania.

Co do zasady bezpieczniejszy akustycznie jest układ, w którym:

• anemostaty pracują w środkowej części skali regulacji,
• różnice nastaw między pomieszczeniami są niewielkie,
• regulacja całości odbywa się głównie na przepustnicach w kanałach, a nie na samych nawiewnikach.

W praktyce oznacza to, że podczas odbioru instalacji wykonawca najpierw reguluje strumienie na rozdzielaczach i przepustnicach, a dopiero na końcu dokonuje drobnych korekt pozycji anemostatów. Jeżeli dany nawiewnik wymaga skrajnego przymknięcia, jest to często sygnał, że w projekcie przewidziano dla niego zbyt duży strumień albo źle dobrano średnicę przyłącza.

Dobrym zwyczajem jest wykonanie regulacji w dwóch krokach. Najpierw przy nominalnym biegu centrali, z użyciem anemometru – aby uzyskać wymagane strumienie. Następnie, po kilku dniach użytkowania, korekta „na słuch” w pomieszczeniach, w których użytkownicy zgłaszają nadmierny szum. Takie podejście pozwala zrównoważyć wymagania projektowe z realnym komfortem akustycznym.

Dobór średnic i prędkości powietrza przy nawiewnikach

Ciche przyłącze zaczyna się na etapie doboru średnicy przewodu i zakładanej prędkości powietrza. Te dwa parametry są ze sobą ściśle powiązane: dla danego strumienia powiększenie średnicy oznacza obniżenie prędkości, a tym samym redukcję hałasu aerodynamicznego.

Zakresy prędkości komfortowe akustycznie

W domach jednorodzinnych przyjmuje się zwykle następujące orientacyjne zakresy prędkości przy kratkach i anemostatach:

• w sypialniach i pokojach dzieci: ok. 1,0–2,0 m/s,
• w salonach, gabinetach: ok. 1,5–2,5 m/s,
• w kuchniach, łazienkach, korytarzach: ok. 2,0–3,0 m/s.

Są to wartości docelowe w przekroju czynnej powierzchni nawiewnika, a nie w kanale głównym. Dopuszcza się lokalne przekroczenia, ale każdorazowo rośnie ryzyko szumu. Jeżeli w projekcie wychodzą większe prędkości, rozsądnym rozwiązaniem jest albo zwiększenie średnicy przyłącza, albo rozdzielenie strumienia na dwa nawiewniki.

Konsekwencje zbyt małych i zbyt dużych średnic

Zbyt mała średnica przyłącza powoduje:

• wysoką prędkość powietrza i większą podatność na hałas,
• wyższe straty ciśnienia, a więc konieczność pracy centrali na większym sprężu,
• mniejszy margines regulacji – anemostat szybko „wchodzi” w obszar głośnej pracy.

Zbyt duża średnica z kolei:

• powoduje, że przepływ staje się trudniejszy do kontroli przy małych strumieniach,
• utrudnia stabilną regulację przy bardzo niskich wydajnościach nocnych,
• może wymusić stosowanie dużych, nie zawsze akceptowalnych wizualnie nawiewników.

W praktyce poszukuje się kompromisu: średnicy na tyle dużej, aby ograniczyć hałas i straty ciśnienia, ale jednocześnie umożliwiającej wygodną regulację i estetyczny montaż. Dobrze sprawdza się założenie, że w typowym pokoju dziennym strumień rozdziela się na dwa anemostaty zamiast jednego „przeładowanego”.

Metoda szacowania średnicy przyłącza

W warunkach domowych, bez zaawansowanych obliczeń, można posłużyć się prostą zasadą: dla planowanego strumienia powietrza wybrać taki nawiewnik i skrzynkę, aby przy nominalnej pracy centrali:

• z katalogu producenta wynikała niska strata ciśnienia (w dolnym zakresie tabeli),
• poziom mocy akustycznej był wyraźnie niższy niż dla maksymalnych przepływów danego modelu,
• nastawa anemostatu mieściła się w środku zakresu pracy.

Taki sposób doboru nie zastąpi pełnej analizy projektowej, lecz znacząco ogranicza ryzyko szumów na etapie eksploatacji. Dodatkowo ułatwia późniejsze zwiększenie przepływu – na przykład przy rozbudowie domu – bez konieczności wymiany elementów końcowych.

Rozwiązania konstrukcyjne przyłączy – przegląd i porównanie

Oprócz samych nawiewników kluczowy dla akustyki jest sposób doprowadzenia powietrza. Ten sam anemostat może pracować cicho albo głośno w zależności od tego, jak wygląda ostatni odcinek instalacji od skrzynki rozdzielczej do pomieszczenia.

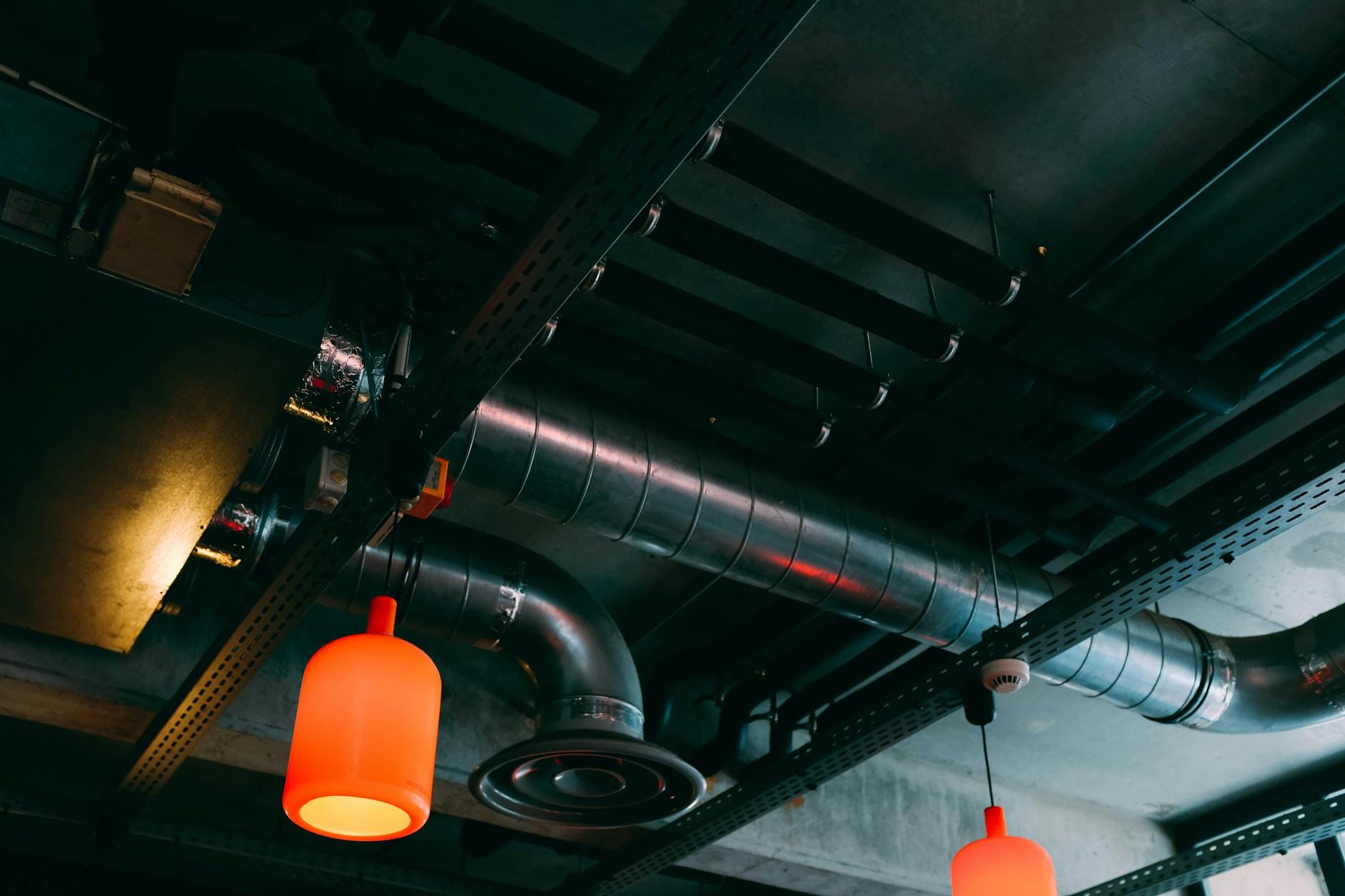

Przyłącza bezpośrednie z kanału sztywnego

Przyłącze bezpośrednie polega na podpięciu anemostatu lub kratki do stalowego kanału głównego za pomocą krótkiego odcinka i kształtek (trójnik, redukcja). Rozwiązanie to jest:

• proste montażowo,
• zajmuje mało miejsca,
• zwykle tańsze materiałowo.

Ceną jest jednak słabe tłumienie hałasu i podatność na przenoszenie drgań z całej instalacji. Każda zmiana pracy centrali, a nawet dźwięki z innych odgałęzień, mogą być słyszalne na takim nawiewniku. Przy małych instalacjach w budynkach usługowych bywa to akceptowalne, natomiast w sypialniach domu jednorodzinnego zazwyczaj nie.

Przyłącza z użyciem przewodów elastycznych (system „pająk”)

Coraz częściej stosuje się systemy, w których do pomieszczeń odchodzą pojedyncze przewody elastyczne PE lub flex, zakończone skrzynkami pod anemostaty. Zaletą jest:

• dobrze rozłożony przepływ – każdy przewód obsługuje określony strumień,
• naturalne tłumienie drgań i szumów w przewodzie elastycznym,
• duża swoboda prowadzenia instalacji w stropie lub posadzce.

Aby zachować ciszę, przewody powinny być prowadzone łagodnymi łukami, bez ostrych załamań i „pętli”. Zbyt ciasne zgięcia prowadzą do lokalnych zawirowań i oporów, co zwiększa hałas na końcu odcinka. Jednocześnie przewód warto „odsprzęglić” od konstrukcji budynku – nie napinać go na sztywno między stropem a skrzynką, tylko pozostawić niewielki luz.

Przyłącza mieszane i redukcje

W niektórych realizacjach stosuje się układ mieszany: kanał sztywny doprowadzony do strefy pomieszczenia, a dalej odcinek elastyczny do skrzynki pod anemostat. Taki kompromis:

• pozwala zachować niski spadek ciśnienia w głównych odcinkach,
• zapewnia tłumienie akustyczne na końcowym fragmencie,
• ułatwia adaptację do nierównych stropów i skomplikowanych przebiegów.

Istotne jest, aby redukcje średnic wykonywać możliwie daleko od anemostatu i na odcinkach prostych. Ostra redukcja tuż przed nawiewnikiem jest jedną z częstszych przyczyn świszczącego przepływu. Lepiej zastosować dłuższą, łagodną redukcję w kanale niż kompaktowy „grzybek” tuż przy skrzynce.

Tłumiki akustyczne w strefie przyłączy

W newralgicznych miejscach, takich jak sypialnia obok pomieszczenia technicznego, stosuje się dodatkowe tłumiki akustyczne wpięte w odcinek przyłącza. Tłumiki te:

• zmniejszają poziom hałasu przenoszonego z centrali,
• „wygładzają” przepływ przed wejściem do skrzynki rozprężnej,
• pozwalają nieco podnieść prędkości w kanałach głównych bez ryzyka szumu w pomieszczeniu.

Największy efekt przynosi zastosowanie tłumika jak najbliżej źródła hałasu, czyli centrali lub wentylatora. Dodatkowy tłumik tuż przed rozdzielaczem lub przy skrzynce pod anemostat bywa natomiast pomocny, gdy instalacja jest już wykonana, a problem akustyczny ujawnił się dopiero w trakcie użytkowania.

Skrzynki rozprężne i skrzynki pod anemostaty – jak je dobrać i zamontować

Skrzynka rozprężna jest elementem pośrednim pomiędzy kanałem doprowadzającym a nawiewnikiem. To tutaj powietrze ma „uspokoić się”, zmniejszyć prędkość i równomiernie rozłożyć, zanim trafi na kratkę lub anemostat. Od konstrukcji i montażu skrzynki zależy w dużej mierze, czy przyłącze będzie ciche.

Różnice między skrzynką rozprężną a skrzynką pod anemostat

W typowej terminologii:

• skrzynka rozprężna – większy element, do którego dochodzi jeden lub kilka kanałów, a odchodzi 1–3 krótkie przyłącza do nawiewników lub przewodów PE,
• skrzynka pod anemostat – niewielka puszka montowana bezpośrednio nad sufitem (lub w ścianie), do której wchodzi już przygotowany strumień z rozdzielacza lub skrzynki rozprężnej.

W praktyce niektórzy producenci łączą obie funkcje w jednym elemencie – zwłaszcza w systemach z rurami PE. Niezależnie od nazwy, kluczowe znaczenie ma wielkość komory w stosunku do przepływu i średnicy nawiewnika.

Dobór wielkości i króćców skrzynki

Przy wyborze skrzynki rozprężnej zwraca się uwagę na:

• pojemność komory – większa objętość oznacza łagodniejsze rozprężenie i niższą prędkość wewnątrz skrzynki,
• liczbę i średnice króćców – każdy króciec powinien być dostosowany do przewidywanego strumienia,
• rodzaj przyłącza do anemostatu – bezpośredni króciec pod anemostat lub przyłącze do przewodu elastycznego.

Jeżeli skrzynka jest zbyt mała, przepływ wewnątrz przybiera charakter „strumieniowy”: powietrze wchodzi, uderza w przeciwległą ściankę i dalej kieruje się w stronę anemostatu, tworząc lokalne zawirowania. To częsta przyczyna buczenia i świszczenia przy dużych wydajnościach. Rozsądniej jest zastosować skrzynkę o numer większą, niż minimalna zalecana przez producenta dla danego anemostatu.

Rozmieszczenie króćców i kierunek dopływu powietrza

Cichy rozkład przepływu w skrzynce uzyskuje się poprzez odpowiednie ustawienie króćca dopływowego. Lepiej, gdy strumień:

• wpływa tangencjalnie lub pod niewielkim kątem do ścianek skrzynki,
• ma przed sobą odcinek „uspokajający” wewnątrz skrzynki, zanim dotrze do króćca anemostatu,
• nie uderza bezpośrednio w tył anemostatu lub w przesłonę kratki.

Jeżeli konstrukcja budynku wymusza trudny układ (np. dopływ z boku i bardzo krótka skrzynka), część producentów przewiduje wkłady perforowane lub deflektory wewnątrz obudowy. Elementy te rozpraszają strumień i poprawiają rozkład prędkości, co bezpośrednio przekłada się na mniejszy hałas.

Montaż skrzynek w stropie i ścianie

Miejsce i sposób zamocowania skrzynki ma znaczenie nie tylko ze względów akustycznych, lecz także serwisowych. Przy montażu w stropie podwieszanym:

• skrzynkę zawiesza się na nieco elastycznych wieszakach (np. taśmy, pręty z elementami gumowymi), aby ograniczyć przenoszenie drgań konstrukcyjnych,
• należy pozostawić rezerwę wysokości nad skrzynką na podłączenie przewodów i ewentualne korekty,
• warto przewidzieć możliwość demontażu anemostatu i wglądu do wnętrza skrzynki w celu czyszczenia.

Przy montażu w ścianie skrzynka powinna być stabilnie osadzona w przegrodzie, ale bez sztywnego „zamurowania” na styk z każdym bokiem. Zwykle pozostawia się delikatny luz i wypełnia go elastycznym materiałem (pianka, taśma akustyczna), aby ograniczyć przenoszenie drgań na mur. Jeśli skrzynka jest montowana w zabudowie g-k, dobrze sprawdza się dodatkowe podparcie do konstrukcji stalowej profili zamiast opierania ciężaru wyłącznie na płycie.

Częstym problemem są zbyt ciasne zabudowy wokół skrzynek – na etapie wykończenia ściany lub sufitu zostawia się minimalny otwór pod anemostat, co później uniemożliwia korektę położenia skrzynki lub wymianę elementu. Przed zabudową warto sprawdzić, czy anemostat da się wkręcić i wykręcić z zapasem ruchu, a sama skrzynka nie „pracuje” przy lekkim dociągnięciu. Z doświadczenia wynika, że kilka milimetrów luzu obwodowego wokół kołnierza anemostatu oszczędza sporo nerwów przy serwisie.

W pomieszczeniach wrażliwych akustycznie (sypialnie, gabinety) korzystne jest odsunięcie skrzynki od masywnych elementów konstrukcyjnych, które mogą przenosić drgania z innych części budynku. Zamiast wieszać skrzynkę bezpośrednio na stropie żelbetowym, lepiej podwiesić ją nieco niżej, na niezależnych wieszakach, i połączyć krótkim, elastycznym odcinkiem z głównym kanałem. Taka konfiguracja co do zasady lepiej filtruje wszelkie szumy instalacyjne.

Na etapie montażu dobrze jest także sprawdzić szczelność połączeń skrzynki z przewodami jeszcze przed zamknięciem stropu lub ściany. Nieszczelności nie tylko obniżają wydajność i zaburzają bilans powietrza, lecz także potrafią generować lokalne, trudne do zlokalizowania piski przy wyższych biegach centrali. Krótki test z dymem technicznym lub anemometrem przed zabudową eliminuje późniejsze, kosztowne przeróbki.

Dobrze zaprojektowane i zamontowane przyłącza – od doboru średnic, przez sposób prowadzenia przewodów, po szczegóły konstrukcji skrzynek – sprawiają, że rekuperacja pracuje w tle, bez szumu i bez „przeciągów”. W praktyce oznacza to trochę więcej uwagi poświęconej etapowi projektu i kilka dodatkowych decyzji na budowie, ale efektem jest instalacja, która nie wymaga kompromisów między komfortem akustycznym a sprawnym działaniem systemu.

Uszczelnianie i izolacja akustyczna skrzynek

Sama geometria skrzynki to tylko część układanki. Źródłem szumu bywa także powietrze „uciekające” przez nieszczelności oraz drgania przenoszone na konstrukcję budynku. Dlatego na etapie montażu skupia się na dwóch aspektach: szczelności połączeń i izolacji akustycznej obudowy.

Przy uszczelnianiu króćców wlotowych i wylotowych stosuje się:

• taśmy i masy uszczelniające dopuszczone do instalacji wentylacyjnych – odporne na starzenie, bez tendencji do pękania po kilku latach,
• uszczelki zintegrowane (oringi) w systemach rur PE – pod warunkiem, że króćce i rury są wsunięte do końca i nie pracują „na naprężeniu”,
• klamry/opaski dociskowe przy przewodach elastycznych, z dodatkową warstwą taśmy aluminiowej na połączeniu.

Zbyt sztywne „opancerzenie” każdego połączenia taśmą, a następnie zatopienie skrzynki w tynku lub wylewce powoduje, że całość zachowuje się jak membrana. Drgania z kanałów rozchodzą się po stropie lub ścianie, a hałas słychać kilka pomieszczeń dalej. Rozsądniejsze jest używanie elastycznych uszczelnień i pozostawienie choć minimalnej możliwości kompensacji ruchów.

Jeżeli skrzynka znajduje się w strefie zimnej (np. na nieogrzewanym poddaszu), na obudowie umieszcza się izolację termo-akustyczną. Typowo stosuje się:

• otulinę z wełny mineralnej z płaszczem aluminiowym,
• pianki kauczukowe o zamkniętej strukturze,
• gotowe skrzynki z fabryczną izolacją na korpusie.

Celem jest jednocześnie ograniczenie strat ciepła i stłumienie dźwięku. Szczególnie w lekkich konstrukcjach dachowych dodatkowa masa na obudowie skrzynki redukuje „pudło rezonansowe”, którym potrafią stać się płyty g-k.

Regulacja przepływu na skrzynkach a hałas

W wielu systemach elementem pierwszej regulacji są dławiki lub przepustnice w skrzynkach rozprężnych albo na króćcach pod anemostat. Sposób ich ustawienia bezpośrednio wpływa na poziom szumu.

Co do zasady lepiej:

• dławić przepływ bliżej źródła (na rozdzielaczu, przepustnicy strefowej) niż bezpośrednio pod anemostatem,
• unikać całkowitego „przyduszania” jednego króćca przy pełnym otwarciu pozostałych – różnice ciśnień generują nieprzyjemne świsty,
• wprowadzać regulację na kilku stopniach instalacji, zamiast na jednym mocno skręconym dławiku.

Jeżeli skrzynka wyposażona jest w przepustnice na każdym odejściu, w praktyce sprawdza się zasada umiarkowanych korekt: lepiej lekko przymknąć dwa nawiewy, niż jeden zakręcić do 20% przepływu. Takie „igłowe” zdławienie powoduje lokalne przyspieszenie strugi i szelest dokładnie w miejscu, gdzie oczekuje się ciszy.

Podczas regulacji końcowej warto przeprowadzić odsłuch przy różnych biegach centrali. Niekiedy instalacja jest zupełnie cicha na biegach ekonomicznych, a nieakceptowalne szumy pojawiają się dopiero przy maksymalnym wydatku. Wtedy opłaca się nieznacznie rozdzielić strumienie między kilka anemostatów, niż próbować „zagłuszyć” problem silniejszym tłumikiem.

Dostęp serwisowy do skrzynek i przyłączy

Przyłącza i skrzynki, choć z pozoru „bezobsługowe”, po kilku latach pracy potrafią zebrać kurz, włókna z filtrów, a czasem drobne przedmioty zassane z pomieszczeń. Zabrudzenia te zwiększają opory przepływu i generują lokalne szmery lub trzaski. Stąd duży nacisk na możliwość okresowego wglądu do wnętrza.

Rozsądne rozwiązania to w szczególności:

• stosowanie skrzynek z otworami rewizyjnymi (zamykanymi pokrywą lub korkiem), szczególnie przy anemostatach w newralgicznych pomieszczeniach,
• przewidzenie w stropie podwieszanym klap rewizyjnych umożliwiających sięgnięcie do skrzynki i złączek,
• unikanie sytuacji, w których jakiekolwiek połączenie zdemontować można wyłącznie po rozebraniu całej zabudowy g-k.

W praktyce wystarczy jedna udana ingerencja serwisowa, aby docenić kilka centymetrów dodatkowego otworu rewizyjnego. Drobne korekty położenia skrzynki, dokręcenie opaski na przewodzie elastycznym czy wyjęcie ciała obcego potrafią całkowicie wyeliminować szum, który wcześniej wydawał się „wrodzoną” wadą systemu.

Typowe błędy przy montażu cichych przyłączy i jak ich unikać

Nawet starannie zaprojektowana instalacja może hałasować, gdy na budowie wprowadzi się pozornie drobne uproszczenia. Część z nich powtarza się na tyle często, że można je potraktować jako listę kontrolną.

Skracanie odcinków elastycznych „do zera”

Jeden z częstszych problemów pojawia się, gdy wykonawca przycina przewód elastyczny dokładnie na długość między kanałem a skrzynką. Teoretycznie wygląda to estetycznie, ale w efekcie:

• brakuje odcinka, który mógłby pochłonąć drgania i wyrównać przepływ,
• przewód pracuje na ciągłym naprężeniu i łatwiej przenosi wibracje na konstrukcję,
• każda niewielka zmiana położenia skrzynki po zabudowie stropu powoduje odkształcenia i szelest na harmonijce przewodu.

Minimalny zapas długości (delikatny łuk, a nie sztywny „kij”) co do zasady poprawia zachowanie akustyczne i ułatwia późniejsze korekty.

Nadmierne zagęszczenie przewodów przy skrzynkach

Jeżeli kilka kanałów dochodzi do jednej strefy nad sufitem, naturalną pokusą jest ich ścisłe upakowanie. Skutkiem ubocznym są:

• ściskanie przewodów elastycznych i lokalne przewężenia,
• tarcie przewodów o siebie i o konstrukcję przy zmianach biegów centrali,
• utrudniony dostęp do opasek i taśm, a w konsekwencji gorsza jakość uszczelnień.

Przy planowaniu przebiegu kanałów przewiduje się niewielkie odstępy między przewodami i stosuje dystanse lub obejmy, które porządkują wiązki. Wbrew pozorom porządek nad sufitem ma wyraźne przełożenie na kulturę pracy całego układu.

Umieszczanie anemostatów zbyt blisko narożników i ścian

Nawiewnik zamontowany tuż przy krawędzi ściany lub w narożniku wytwarza niesymetryczny rozkład prędkości. Strumień powietrza „przykleja się” do jednej płaszczyzny, pojawiają się lokalne zawirowania i szum przypominający cichy gwizd. Dotyczy to szczególnie anemostatów wywiewnych, które intensywnie zasysają powietrze z jednej strony.

Dla ciszy i komfortu strumienia powietrza przyjmuje się, że:

• odległość anemostatu od pobliskiej ściany powinna wynosić co najmniej jedną średnicę anemostatu,
• przy montażu w narożniku należy stosować nawiewniki o zmienionym charakterze rozdmuchu lub zmodyfikować koncepcję rozmieszczenia punktów nawiewnych.

W przypadku istniejących, problematycznych lokalizacji łagodną poprawę potrafi przynieść zmiana typu anemostatu na model o niższym poziomie hałasu przy danym przepływie oraz redukcja wydatku na tym konkretnym punkcie, przy jednoczesnym wzmocnieniu sąsiednich nawiewów.

Zbyt małe średnice przy wysokich przepływach

W im mniejszej średnicy trzeba „przepchnąć” powietrze, tym wyższa prędkość przepływu i większe ryzyko szumu. W praktyce dość często stosuje się anemostaty o średnicy minimalnej dopuszczonej przez producenta, a następnie zwiększa przepływ ponad komfortowe granice, bo „tak wyszło z bilansu”.

Aby tego uniknąć, projekt przepływów w pomieszczeniu powinien uwzględniać:

• rzeczywiste scenariusze użytkowania (np. sypialnia vs. salon połączony z kuchnią),
• możliwy podział strumienia na dwa nawiewy o mniejszej wydajności zamiast jednego „przeciążonego”,
• dobór anemostatów o korzystnej charakterystyce akustycznej przy typowych przepływach eksploatacyjnych, a nie tylko przy maksymalnych wartościach katalogowych.

Jeżeli na etapie użytkowania ujawni się, że punkt pracuje głośno już przy średnich biegach centrali, często jedynym realnym rozwiązaniem jest dodanie dodatkowego nawiewu lub przeprojektowanie rozdziału strumieni. Regulacja samym talerzem anemostatu ma wtedy ograniczony efekt.

Projektowanie cichych przyłączy w budynkach modernizowanych

W nowym budynku układ kanałów i przyłączy można zaplanować w miarę swobodnie. W obiektach modernizowanych projektant bywa związany istniejącą konstrukcją stropów, wysokością kondygnacji i przebiegiem instalacji. Da się jednak wypracować rozwiązania, które – mimo ograniczeń – zachowują rozsądny poziom hałasu.

Ograniczona wysokość stropu a skrzynki i przewody

W starszych budynkach często brakuje przestrzeni na pełnowymiarowe skrzynki rozprężne. Pojawia się pokusa stosowania bardzo płaskich, kompaktowych modeli lub wręcz rezygnacji ze skrzynki na rzecz bezpośredniego podłączenia przewodu do anemostatu.

Aby utrzymać akustykę na akceptowalnym poziomie, w takich warunkach stosuje się zwykle:

• wydłużone skrzynki płaskie – o mniejszej wysokości, ale większej długości, które zapewniają minimalny odcinek „uspokajający” przepływ,
• kanały płaskie prowadzone w osi pomieszczenia, zakończone skrzynką o nieco większej objętości przesuniętą do strefy, gdzie można obniżyć sufit,
• niewielkie obniżenia lokalne sufitu (np. belki instalacyjne), za którymi „chowa się” skrzynkę o standardowych wymiarach.

W praktyce lepiej delikatnie obniżyć sufit w jednym fragmencie niż akceptować zbyt małą skrzynkę tuż nad głową użytkownika łóżka czy biurka.

Kolizje z innymi instalacjami

Kanały wentylacyjne rywalizują o miejsce z instalacją elektryczną, wodno-kanalizacyjną czy grzewczą. Przyłącza do kratek i anemostatów często są „przesuwane” na budowie, aby ominąć przewód czy rurę. Jeśli dzieje się to bez uzgodnienia z projektem, konsekwencje akustyczne bywają poważne.

Uporządkowany sposób postępowania obejmuje kilka kroków:

• ustalenie priorytetów przebiegu instalacji (np. główne kanały wentylacyjne jako pierwsze, następnie instalacje wtórne),
• stosowanie krótkich odcinków elastycznych jako kompensacji niewielkich przesunięć, zamiast gwałtownych załamań kanałów sztywnych,
• dokumentowanie zmian przebiegu instalacji i aktualizację bilansu przepływów, jeżeli przesunięcie przyłącza istotnie zmienia długości i opory.

W modernizacjach, w których nie da się uniknąć kilku ostrzejszych załamań czy skrócenia odcinka prostego przed skrzynką, dużą rolę odgrywa dodatkowa analiza akustyczna wybranych odcinków i ewentualne zastosowanie tłumików punktowych.

Wykorzystanie istniejących kanałów i otworów

W starszych budynkach nierzadko występują nieużywane przewody kominowe, kanały wentylacji grawitacyjnej lub otwory rewizyjne, które kusi, aby zaadaptować do rekuperacji. Z punktu widzenia akustyki takie rozwiązanie ma zarówno zalety, jak i poważne ograniczenia.

Zaletą jest ograniczenie kucia i wiercenia, ale z drugiej strony:

• przekrój istniejących kanałów bywa nieprzewidywalny i chropowaty, co zwiększa opory i szum,
• brakuje możliwości wygodnego wpięcia skrzynki rozprężnej w miejscu najkorzystniejszym akustycznie,
• stare przewody potrafią działać jak rezonatory przenoszące dźwięk pomiędzy kondygnacjami.

Z tego względu adaptacja powinna być poprzedzona oceną stanu kanału i – co najważniejsze – próbą pracy na sucho (przewody tymczasowo połączone z centralą) jeszcze przed finalną zabudową. W razie nadmiernego hałasu projektuje się nowe przyłącza lub stosuje się wkładkę tłumiącą w istniejącym kanale.

Jeżeli istniejący szyby czy przewody zostają jednak włączone do instalacji, przy projektowaniu przyłączy do kratek i anemostatów trzeba założyć pewien margines korekt. Przewiduje się wówczas dogodny dostęp serwisowy do miejsc potencjalnego montażu dodatkowych tłumików lub wkładek regulacyjnych. Umożliwia to późniejszą, stopniową poprawę kultury pracy instalacji bez konieczności ponownego kucia ścian czy demontażu większych fragmentów sufitów podwieszanych.

W modernizacjach dobrze sprawdzają się krótkie odcinki kanałów elastycznych lub modułowe skrzynki rozprężne dosuwane do istniejącej powierzchni ściany bądź stropu, a dopiero od nich prowadzi się połączenie z anemostatem w docelowym miejscu. Takie „bufory” pozwalają częściowo odseparować akustycznie stary kanał od pomieszczenia, wygładzić przepływ i zyskać miejsce na uszczelnienie połączeń. Jeżeli dodatkowo zastosuje się materiały tłumiące w przestrzeni międzystropowej, wpływ hałasu przenoszonego przez dawny szyb zwykle udaje się ograniczyć do poziomu akceptowalnego w codziennym użytkowaniu.

Na etapie uruchomienia modernizowanej instalacji przydatne bywa wykonanie krótkich odsłuchów przy otwartych sufitach i niezamkniętych jeszcze zabudowach. Pozwala to zidentyfikować newralgiczne przyłącza – na przykład takie, w których szum wyraźnie rośnie po przekroczeniu określonego biegu centrali – i zareagować przed zakryciem przewodów. Korekta średnicy króćca, dodatkowe wyciszenie skrzynki czy zmiana ustawienia anemostatu to operacje proste, o ile da się do nich swobodnie podejść z narzędziami.

Rola cichych przyłączy w całym systemie rekuperacji

Ciche przyłącza do kratek i anemostatów są jednym z elementów, które decydują o tym, czy rekuperacja będzie w domu niemal niesłyszalna, czy też stanie się stałym „tłem dźwiękowym”. Na etapie projektu łatwo skupić się wyłącznie na bilansie powietrza i oporach przepływu, podczas gdy akustyka bywa traktowana jako kwestia drugorzędna. Skutki wychodzą na jaw już po zamieszkaniu – kiedy ograniczenie szumu wymaga ingerencji w wykończone powierzchnie.

Przyłącza pełnią kilka ról równocześnie:

• zapewniają płynne przejście z prędkości przepływu w kanale głównym do znacznie niższych prędkości w strefie kratki lub anemostatu,
• działają jak element separujący akustycznie pomieszczenie od hałasu pochodzącego z centrali i głównych przewodów,
• pozwalają rozdzielić funkcję rozprężenia strugi od funkcji regulacyjnej samej kratki/anemostatu,
• umożliwiają dostęp serwisowy do elementów tłumiących bądź regulacyjnych, jeśli zostaną odpowiednio zaprojektowane.

W praktyce przyłącze, które jest „na styk” pod względem średnicy, długości czy objętości, sprawia problemy nie tylko akustyczne. Często komplikuje też regulację całości i powoduje nierównomierny rozkład strumieni. Odpowiednio zaprojektowany odcinek między kanałem a nawiewnikiem działa natomiast jak bufor – przejmuje część zawirowań, szumów i różnic ciśnień, zanim powietrze trafi do strefy przebywania ludzi.

Z technicznego punktu widzenia ciche przyłącze to takie, które:

• prowadzi powietrze możliwie laminarnie (bez gwałtownych zmian kierunku i przekroju),
• zapewnia wystarczającą objętość do rozprężenia strugi przed kratką/anemostatem,
• ogranicza przenoszenie drgań i dźwięków z innych części instalacji,
• umożliwia późniejszą korektę – np. dołożenie wkładki tłumiącej albo regulacyjnej.

Zależność jest dość prosta: im lepsze warunki „pracy” ma nawiewnik dzięki przyłączu, tym mniejsze wymagania akustyczne trzeba stawiać samej kratce lub anemostatowi. Tam, gdzie przyłącze jest wykonanem „po łebkach”, nawet najlepszy element końcowy nie nadrobi strat.

Podstawy akustyki w instalacjach wentylacji z odzyskiem ciepła

Hałas w systemach rekuperacji ma kilka źródeł. Część pochodzi z centrali (wentylatory, turbulencje wewnętrzne), część z przepływu powietrza w kanałach i przy elementach dławiących, a część z przenoszenia dźwięku między pomieszczeniami. Przy projektowaniu przyłączy do kratek i anemostatów na pierwszy plan wysuwają się dwa zjawiska: prędkość przepływu oraz zmiany kierunku i przekroju.

Z punktu widzenia akustyki kluczowe jest, aby:

• ograniczać nadmierne prędkości w przewodach dochodzących do punktów nawiewnych/wywiewnych,
• unikać gwałtownych zwężeń i rozszerzeń przekroju tuż przed nawiewnikiem,
• zapewnić odcinek uspokajający przepływ przed skrzynką lub samą kratką.

Im szybsze powietrze, tym większy udział szumu aerodynamicznego – struga zaczyna „świstać” w zwężeniach, na ostrych krawędziach, przy mocno przymkniętych anemostatach. Z kolei intensywne zmiany kierunku i przekroju powodują powstawanie lokalnych zawirowań, które odczuwalnie zwiększają hałas, nawet jeśli średnia prędkość w kanale nie jest bardzo wysoka.

Akustycy opisują hałas poziomem ciśnienia akustycznego w decybelach (dB), skorygowanym krzywą A (dB(A)). Dla komfortu domowego przyjmuje się zwykle, że:

• w sypialniach hałas od instalacji nie powinien przekraczać około 25–30 dB(A),
• w salonach, kuchniach otwartych i korytarzach dopuszcza się nieco wyższe wartości, bo tło akustyczne jest tam zwykle bogatsze.

Te liczby są wytycznymi, a nie absolutnym standardem – poszczególne normy podają nieco inne wartości. W praktyce łagodny szum laminarny, przypominający odległy szmer, bywa akceptowalny, natomiast wszelkie świsty, buczenie czy modulacje dźwięku (zmieniające się wraz z biegiem centrali) budzą irytację. Przyłącza mają łagodzić te zjawiska.

Istotne jest także zjawisko przenoszenia dźwięku kanałami. Nawet jeśli sam anemostat pracuje cicho, kanał podłączony do tego samego rozdzielacza co inne pomieszczenia może przenosić dźwięki rozmów czy pracujących urządzeń. Ciche przyłącze nie ogranicza się więc do samego odcinka nad sufitem – wymaga przemyślenia, jak „odsprzęglić” akustycznie poszczególne gałęzie instalacji od siebie.

Typy kratek i anemostatów oraz ich wpływ na hałas

Wybór kratki lub anemostatu ma bezpośrednie przełożenie na odczuwany poziom hałasu. Nawet najlepsze przyłącze nie zrekompensuje wyboru nawiewnika, który przy zadanych przepływach generuje z natury wyższy poziom szumu. Z drugiej strony, właściwe zestawienie typu kratki z konstrukcją skrzynki i sposobem podłączenia bywa prostym sposobem na ograniczenie hałasu bez konieczności stosowania nadmiarowych tłumików.

Anemostaty nawiewne – talerzowe i wirowe

Najczęściej spotykane w budownictwie jednorodzinnym są anemostaty talerzowe. Mają stosunkowo prostą konstrukcję i działanie – talerz centralny reguluje przepływ, a struga powietrza rozchodzi się promieniowo. Przy umiarkowanych prędkościach i poprawnie dobranej średnicy są dość ciche, o ile struga nie jest „przepychana” przez ciasny prześwit.

Przy większych przepływach stosuje się czasem anemostaty wirowe, które nadają strudze ruch obrotowy. Pozwala to na dobre wymieszanie powietrza na krótkim dystansie od sufitu, jednak przy niekorzystnych parametrach (za duża prędkość, zbyt mała średnica) szum potrafi być bardziej wyraźny niż w modelach talerzowych. Przyłącze do takiego anemostatu powinno zapewniać możliwie równomierny napływ powietrza na całym przekroju, bez silnych asymetrii.

Anemostaty wywiewne

Anemostaty wywiewne, choć często traktowane po macoszemu, potrafią generować wyraźny szum zasysania, zwłaszcza jeśli:

• dostarczany jest do nich strumień o wysokiej prędkości,
• montaż odbył się blisko narożnika lub sufitu podwieszanego z „kieszenią” powietrzną,
• talerz jest mocno przymknięty, bo punkt został przewymiarowany pod względem wydatku.

Kształt komory za anemostatem wywiewnym ma większe znaczenie niż przy nawiewie. Zbyt płaska skrzynka i brak odcinka uspokajającego powodują powstawanie lokalnych zawirowań, a dźwięk bardziej przypomina „ssanie” niż jednostajny szum. W takim przypadku lepszym rozwiązaniem bywa zmiana wielkości lub typu anemostatu oraz korekta przepływów, niż dalsze duszenie przepływu samą regulacją.

Kratki wentylacyjne i szczelinowe nawiewniki liniowe

Estetyczne kratki liniowe lub szczelinowe często są wybierane w salonach i kuchniach otwartych na inne pomieszczenia. Z akustycznego punktu widzenia mają dwie strony medalu. Z jednej – większa długość szczeliny ułatwia rozprowadzenie strugi i obniżenie lokalnych prędkości przy zachowaniu tej samej wydajności. Z drugiej – zbyt wąska szczelina przy wyższych przepływach generuje wyraźny szelest, zbliżony do dźwięku przeciskania powietrza przez nieszczelne okno.

Kratki klasyczne, z żaluzjami stałymi lub regulowanymi, przy małych wydajnościach zwykle są bardzo ciche, nawet przy umiarkowanie niekorzystnych warunkach dopływu. Problem pojawia się, gdy przez wąską kratkę próbuje się przepuścić zbyt duży strumień – wtedy każde przymknięcie lamelek szybko zwiększa prędkość lokalną i poziom hałasu. W domach jednorodzinnych projekt przepływów powinien zmierzać raczej do stosowania większej liczby punktów o mniejszych wydajnościach niż do „przeciążania” pojedynczych kratek.

Elementy zintegrowane z filtracją lub tłumieniem

Na rynku pojawiają się rozwiązania, w których anemostat jest fabrycznie zintegrowany z krótkim odcinkiem tłumika bądź wkładką filtrującą. Pozwala to częściowo odseparować punkt od reszty instalacji akustycznie, ale wymaga bardzo ostrożnego doboru. Jeżeli wkładka stawia zbyt duży opór, otwarcie anemostatu nie wystarcza do wyrównania przepływów, a reszta instalacji zaczyna pracować głośniej, próbując skompensować różnicę ciśnień.

Takie rozwiązania dobrze sprawdzają się w pojedynczych newralgicznych pomieszczeniach (np. sypialnia rodziców przy krótkim kanale zasilającym), o ile zostaną przewidziane w projekcie i uwzględnione w obliczeniach oporów. „Dokręcanie” filtrującego anemostatu na etapie rozruchu, bez korekty całej gałęzi, łatwo kończy się nie tylko większym hałasem, ale także rozregulowaniem bilansu powietrza.

Dobór średnic i prędkości powietrza przy nawiewnikach

W okolicy kratek i anemostatów obowiązuje dość prosta zasada: nisko i szeroko. Niska prędkość i możliwie duża powierzchnia przepływu sprzyjają ciszy. To, co wydaje się oszczędnością miejsca – mniejszy anemostat, mniejsza kratka – bywa w dłuższej perspektywie kompromisem akustycznym.

Prędkość w przyłączu a prędkość w pomieszczeniu

Rozróżnia się dwie kluczowe wielkości:

• prędkość w przyłączu/kolektorze – zwykle wyższa, akceptowana, o ile hałas jest skutecznie wytłumiony i nie przenosi się do pomieszczeń,
• prędkość w płaszczyźnie nawiewu – bezpośrednio odczuwana i słyszalna przez użytkowników.

Dla komfortu akustycznego w strefie pomieszczenia dąży się do tego, aby prędkości efektywne w płaszczyźnie anemostatu nie przekraczały wartości, które w danych warunkach powodują już wyraźny szum. W praktyce w budynkach mieszkalnych oznacza to utrzymywanie przepływów przez pojedynczy nawiewnik w zakresie, który producent anemostatu deklaruje jako strefę pracy komfortowej, a nie maksymalnej.

W uproszczeniu można przyjąć, że:

• przy małych anemostatach (średnice zbliżone do minimalnych katalogowych) bezpieczny przepływ jest relatywnie niski,
• zwiększając średnicę o jeden rozmiar, często udaje się obniżyć prędkość lokalną w sposób odczuwalny akustycznie, przy bardzo umiarkowanym wzroście kosztu.

Stąd w wielu projektach, zwłaszcza w sypialniach, świadomie stosuje się większe anemostaty niż wynikałoby to z minimalnych wymagań przepływowych, rezerwując w ten sposób margines akustyczny.

Podział strumienia na kilka nawiewników

Jeżeli pojedynczy punkt musiałby obsłużyć znaczną część wymiany powietrza w dużym pomieszczeniu, rozsądniejszym rozwiązaniem jest podział strumienia na dwa lub więcej nawiewów. Kultura pracy systemu zwykle na tym zyskuje:

• prędkość wypływu z każdego z nawiewników maleje,
• łatwiej równomiernie rozprowadzić powietrze, unikając „ciągu” w jednym miejscu,
• można zróżnicować typ nawiewników (np. w strefie wypoczynkowej użyć modelu bardzo cichego, a przy kuchni – bardziej wydajnego).

W jednym z często spotykanych scenariuszy duży salon z aneksem kuchennym miał pierwotnie otrzymać dwa nawiewy. Po weryfikacji bilansu i symulacji akustycznej dodano trzeci nawiew, przesuwając po części strumień z punktu stukającego w górny zakres dopuszczalnej prędkości. Pozwoliło to zredukować hałas o kilka decybeli bez konieczności zmiany centrali czy głównych kanałów.

Taki podział bywa szczególnie korzystny tam, gdzie układ funkcjonalny pomieszczenia sprzyja wyraźnemu zróżnicowaniu stref – osobno część wypoczynkowa, osobno jadalniana czy robocza. Zamiast jednego „mocnego” punktu przy kanapie i telewizorze można zastosować dwa spokojniej pracujące nawiewy, przesunięte ku obwodowi pomieszczenia. Zmienia to charakter dźwięku z jednego wyraźnego źródła na bardziej równomierne, zwykle mniej dokuczliwe tło.

W praktyce projektowej bezpieczniej jest od początku przewidzieć kilka punktów o umiarkowanych przepływach niż później korygować zbyt głośny pojedynczy nawiewnik. Modyfikacje na etapie wykończenia – dołożenie kratki, przełożenie anemostatu – wiążą się z ingerencją w zabudowę i rzadko dają się przeprowadzić bezkompromisowo. Lepsze rozproszenie strumieni upraszcza także regulację końcową, bo każdy z punktów pracuje bliżej środka charakterystyki, a nie przy górnej granicy dopuszczalnego zakresu.

Podział strumienia wymaga jednak konsekwencji w doborze skrzynek rozprężnych i średnic podejść. Jeżeli dwa nawiewy mają dzielić się przepływem w przybliżeniu po równo, ich opory hydrauliczne powinny być porównywalne. Oznacza to zwykle symetryczne trasy kanałów, zbliżone długości przewodów elastycznych oraz jednakowy typ przyłączy. Gdy jedna z gałęzi jest wyraźnie „łatwiejsza”, przejmie większy udział powietrza, a różnica ciśnień może przełożyć się na odczuwalnie większy hałas w tym właśnie punkcie.

Odrębną kwestią jest rozdzielenie zadań między nawiew a wywiew. W dużych otwartych przestrzeniach zestawienie kilku spokojnych nawiewów z mniejszą liczbą dobrze ulokowanych wywiewów umożliwia stworzenie naturalnego, łagodnego kierunku przepływu powietrza. Z punktu widzenia akustyki istotne jest, aby żaden z punktów – ani nawiewny, ani wywiewny – nie musiał „obsługiwać” nadmiernego udziału całkowitego strumienia, bo to on niemal zawsze staje się najsłyszalniejszym elementem całej instalacji.

Dobrze zaprojektowane, ciche przyłącza do kratek i anemostatów sprawiają, że rekuperacja działa w tle, bez zwracania na siebie uwagi. Osiąga się to zwykle nie jednym spektakularnym rozwiązaniem, lecz sumą drobnych decyzji: o średnicy przewodu, głębokości skrzynki, sposobie przejścia z kanału głównego na podejście czy liczbie punktów w pomieszczeniu. Im wcześniej te decyzje zostaną przemyślane, tym mniej niespodzianek na etapie użytkowania i tym większa szansa, że system pozostanie i wydajny, i dyskretny akustycznie.

Rozwiązania konstrukcyjne przyłączy – przegląd i porównanie

Przyłącze między kanałem a kratką czy anemostatem jest miejscem, w którym decyduje się nie tylko komfort akustyczny, ale także równomierność nawiewu. Niewielka zmiana geometrii czy sposobu posadowienia potrafi przynieść większy efekt niż wymiana całego odcinka kanału. Z technicznego punktu widzenia przyłącza można podzielić według kilku kryteriów: kształtu, sposobu tłumienia drgań, rodzaju materiału oraz sposobu połączenia z konstrukcją budynku.

Przyłącza bezpośrednie z kanału sztywnego

Najprostszym rozwiązaniem są bezpośrednie podejścia z kanału sztywnego (stalowego, sporadycznie z PVC), w których anemostat lub kratka montowany jest na krótkim, prostym odcinku rury zakończonej kołnierzem lub pierścieniem montażowym. Rozwiązanie to jest mechanicznie stabilne i odporne na przypadkowe odkształcenia, ale wymaga starannego zaplanowania trasy.

Z akustycznego punktu widzenia przyłącze sztywne:

• dobrze przenosi drgania konstrukcyjne z kanałów głównych,
• gorzej radzi sobie z tłumieniem szumów o wyższej częstotliwości,
• jest mniej wrażliwe na deformacje przekroju (średnica pozostaje stała, co zmniejsza ryzyko lokalnych zwężeń).

Gdy nawiewnik montowany jest bezpośrednio na trójniku lub krótkim odgałęzieniu, dochodzi jeszcze jeden czynnik – brak odcinka uspokajającego. Struga powietrza wchodzi wtedy w anemostat wciąż z wyraźnym profilem prędkości, co bywa słyszalne przy wyższych przepływach. W praktyce przy takim układzie lepiej sprawdzają się nawiewniki o mniejszych wymaganiach co do równomierności dopływu, np. anemostaty wirowe z dobrze zaprojektowanym kształtowaniem strugi.

Przyłącza na przewodach elastycznych

Bardzo popularnym rozwiązaniem są przyłącza wykonane z przewodów elastycznych – gładkich lub karbowanych. Od strony akustycznej taki odcinek pełni często funkcję „mikrotłumika”, rozpraszając część energii fal dźwiękowych. Jednocześnie daje sporą swobodę w ułożeniu podejścia w zabudowie.

Dla zachowania kultury pracy trzeba jednak spełnić kilka warunków:

• przewód nie może być „zduszony” – każde spłaszczenie lub łuk o bardzo małym promieniu działa jak dysza, przyspieszając przepływ lokalnie i generując szum,
• odcinek powinien mieć rozsądną długość – zbyt krótki nie uspokoi przepływu, zbyt długi zwiększy opory i wymusi wyższe ciśnienie w całej gałęzi,
• mocowanie nie powinno przenosić drgań – sztywne zaciśnięcie przewodu do konstrukcji stropu czy ściany może przekreślić część korzyści akustycznych.

W domach jednorodzinnych dobrze sprawdza się układ, w którym od kanału głównego odchodzi krótki odcinek sztywnego przewodu, a dopiero dalej podłączony jest fragment elastyczny prowadzący do skrzynki lub bezpośrednio do anemostatu. Taki „hybrydowy” schemat zwykle łączy zalety obu technologii: stabilną geometrię przy wysokich prędkościach i lokalne rozpraszanie hałasu blisko pomieszczenia.

Przyłącza systemowe modułowe

Coraz częściej spotyka się systemowe przyłącza modułowe – gotowe elementy z tworzyw sztucznych lub ocynkowanej stali, umożliwiające standaryzację całej instalacji. Ich zaletą jest powtarzalność parametrów oraz możliwość oparcia się na dokładnych danych producenta co do oporów i emisji hałasu przy określonych przepływach.

Z punktu widzenia akustyki istotne są dwie cechy takich systemów:

• gładkie wnętrze i brak ostrych załamań, które mogłyby generować dodatkowy szum,
• zintegrowane króćce przyłączeniowe o zoptymalizowanym kształcie, redukujące lokalne zawirowania przy przejściach między różnymi średnicami.

Systemy te, stosowane konsekwentnie, ułatwiają przewidywalne zachowanie całej instalacji. Gdy wszystkie przyłącza mają podobną geometrię, a różnice wynikają głównie z długości przewodów, łatwiej wstępnie oszacować, które punkty będą potencjalnie głośniejsze i wymagają większej rezerwy – choćby w postaci nieco większej skrzynki rozprężnej lub dodatkowego odcinka elastycznego.

Elementy z wbudowanym tłumieniem akustycznym

Odrębną grupę stanowią przyłącza zintegrowane z tłumikiem akustycznym. Mogą to być krótkie odcinki kanału wyłożonego materiałem dźwiękochłonnym lub dedykowane moduły przyłączeniowe, których wnętrze pełni jednocześnie rolę skrzynki i tłumika. Takie rozwiązania spotyka się głównie przy punktach szczególnie wrażliwych: sypialniach, gabinetach czy pokojach dzieci.

Przy ich stosowaniu pojawiają się jednak dwa praktyczne zagadnienia:

• materiał tłumiący wprowadza dodatkowy opór – przepływy muszą być uwzględnione w projekcie, inaczej reszta instalacji będzie pracowała na wyższym sprężu,
• trwałość i higiena – niektóre wkładki wymagają okresowej kontroli lub wymiany, szczególnie w miejscach o podwyższonej wilgotności.

Gdy tego typu element trafia do instalacji „na oko”, już po wykonaniu głównej części systemu, łatwo o sytuację, w której jedno ciche przyłącze poprawia komfort w danym pomieszczeniu, ale podnosi poziom hałasu w innych, zmuszając centralę do pracy przy wyższym ciśnieniu.

Skrzynki rozprężne i skrzynki pod anemostaty – jak je dobrać i zamontować

Skrzynka rozprężna pełni kilka funkcji jednocześnie: uspokaja przepływ, umożliwia wygodne podłączenie przewodów, a często również przenosi obciążenia montażowe anemostatu czy kratki. Z perspektywy akustyki interesuje głównie to, jak skutecznie redukuje prędkości lokalne i w jakim stopniu odcina dźwięki płynące z kanałów głównych.

Różnice między skrzynką rozprężną a skrzynką pod anemostat

W praktyce na budowie oba pojęcia bywają używane zamiennie, choć pełnią nieco inne role:

• skrzynka rozprężna – zwykle większa, z kilkoma króćcami, stosowana jako punkt rozdziału z jednego kanału na kilka przewodów elastycznych lub podejść do kilku nawiewników,
• skrzynka pod anemostat – mniejsza, pojedyncza, przewidziana wyłącznie do zamocowania jednego nawiewnika lub kratki.

Dobrze zaprojektowana skrzynka rozprężna ma odpowiednią objętość wewnętrzną, która umożliwia zmniejszenie prędkości i wyrównanie profilu prędkości przed wyjściem do podejść. Tymczasem typowe skrzynki pod anemostat, szczególnie płytkie, działają raczej jako element montażowy niż jako realna komora rozprężna. W tych drugich większą rolę odgrywa geometria podejścia niż sama skrzynka.

Dobór wielkości skrzynki w zależności od przepływu

Przy doborze skrzynki dla danego punktu dobrze jest powiązać jej wielkość z zakładanym strumieniem powietrza. W uproszczeniu można założyć, że:

• przy niewielkich przepływach w sypialniach czy gabinetach wystarczają skrzynki kompaktowe, pod warunkiem, że doprowadzające podejście jest możliwie spokojne,
• dla większych przepływów w salonach lub dużych kuchniach przydatna jest większa objętość skrzynki, w której powietrze zdąży się rozproszyć przed trafieniem w płaszczyznę nawiewu.

Przesadna miniaturyzacja skrzynki, podyktowana jedynie ograniczeniami zabudowy, bywa częstym źródłem szumu. Zwiększając choćby jeden wymiar (głębokość lub szerokość), często udaje się obniżyć lokalne prędkości bez konieczności ingerencji w resztę instalacji. W jednym z typowych przypadków problem głośnego anemostatu udało się rozwiązać przez wymianę płytkiej skrzynki na model głębszy o kilka centymetrów i drobną korektę przepływu – bez zmiany średnic kanałów.

Rozmieszczenie króćców i geometria wewnętrzna

W skrzynkach rozprężnych i pod anemostaty znaczenie ma nie tylko wielkość, ale także układ króćców. Z punktu widzenia akustyki korzystne są rozwiązania, w których strumień nie uderza bezpośrednio w tylną ściankę czy w podstawę anemostatu.

Kilka praktycznych wskazówek:

• lepsze jest doprowadzenie powietrza bocznie niż czołowo – zmniejsza to ryzyko gwizdów i stuków przy wysokich przepływach,
• króciec wejściowy dobrze, gdy jest odsunięty od wylotu do anemostatu na tyle, by strumień zdążył się rozproszyć,
• ostrzejsze krawędzie wlotu i wylotu potrafią generować zaskakująco dużo szumu – łagodne przejścia i obrzeża obniżają zarówno opór, jak i hałas.

Część producentów stosuje dodatkowe elementy kierujące strugą wewnątrz skrzynki. Przy poprawnym doborze przepływów poprawia to kulturę pracy, ale przy znacznie wyższych strumieniach niż projektowane wszelkie „łopatki” i przegrody mogą same stać się źródłem świstu. Dobór skrzynki z wyszukanym kształtowaniem wnętrza powinien więc iść w parze z realistycznym określeniem zakresu przepływów.

Mocowanie skrzynek do konstrukcji a przenoszenie hałasu

Sposób posadowienia skrzynki w stropie lub ścianie ma bezpośredni wpływ na przenoszenie dźwięków konstrukcyjnych. Sztywne przykręcenie metalowej skrzynki do żelbetu lub stali skutecznie „wiąże” ją z konstrukcją budynku, przez co wszelkie drgania z kanałów głównych łatwiej przedostają się do pomieszczenia.

Rozsądniejszym podejściem jest:

• stosowanie podkładek wibroizolacyjnych (np. gumowych, korkowo-gumowych) pod punktami mocowania,
• ograniczenie liczby sztywnych punktów mocujących do niezbędnego minimum przy zachowaniu stabilności,
• łączenie skrzynek z kanałami głównymi krótkim odcinkiem elastycznym, który przejmuje część drgań i niewielkie przemieszczenia konstrukcyjne.

Tam, gdzie skrzynka umieszczana jest w lekkiej zabudowie z płyt g-k, konstrukcja rusztu powinna rozkładać obciążenie anemostatu tak, aby nie wymagać nadmiernego dociskania skrzynki do stropu czy ściany. Zbyt sztywne „związanie” wszystkich elementów konstrukcyjnych tworzy mostek akustyczny, który niweczy korzyści z elastycznych podejść.

Usytuowanie skrzynek względem zabudowy i wyposażenia

Akustyka przyłącza nie kończy się na samej skrzynce. Równie ważne jest jej położenie w stosunku do sufitu podwieszanego, ścian oraz potencjalnych przeszkód w strumieniu powietrza. Typowym problemem są nawiewniki, których skrzynki znalazły się zbyt blisko elementów wyposażenia stałego.

Kilka sytuacji, które w praktyce często generują nieproporcjonalnie duży hałas:

• anemostat nawiewny wciśnięty pomiędzy belkę a szacht, przez co struga uderza niemal bezpośrednio w przeszkodę,
• kratka nawiewna w suficie umieszczona kilka centymetrów od wysokiej zabudowy meblowej, gdzie powietrze rozbija się o górną krawędź szafek,
• skrzynki zamocowane tak, że po zabudowie sufitu anemostat znajduje się na granicy strefy załamania stropu lub w niszy.

W takich układach dźwięk generowany jest już nie tyle przez sam nawiewnik, ile przez interakcję strugi z otoczeniem. Nawet dobrze dobrana skrzynka i przyłącze nie zrekompensują niekorzystnego położenia punktu. W fazie projektowej warto więc weryfikować geometrię pomieszczenia i zabudowy – choćby w formie prostego szkicu – zanim ostatecznie zostanie przesądzone miejsce skrzynek.

Szczelność i izolacja termiczna skrzynek a szumy przepływu

Na pierwszy rzut oka szczelność i izolacja termiczna skrzynek kojarzą się głównie ze stratami ciepła i kondensacją. W praktyce ich wpływ na akustykę jest równie istotny. Nieszczelności, szczególnie w górnych partiach zabudowy, mogą generować odgłosy charakterystycznego „syczenia” lub „piszczenia”, gdy powietrze przeciska się przez wąskie szczeliny.

Najczęstsze problemy wynikają z:

• niepełnego doszczelnienia połączenia skrzynki z anemostatem lub ramką kratki,
• luźno założonej izolacji, która częściowo odkleja się i wpada w strumień,
• niezabezpieczonych przejść przez przegrody, gdzie pianka lub masa uszczelniająca została nałożona punktowo, a nie w sposób ciągły,
• mikroszczelin między korpusem skrzynki a zabudową z płyt g-k, gdy brak jest elastycznej taśmy uszczelniającej.

Dobrą praktyką jest szczelne obrobienie obwodu skrzynki taśmą akustyczno-uszczelniającą oraz kontrola po montażu anemostatu lub kratki – czy przy zmianach wydatku (np. przy przełączeniu centrali na wyższy bieg) nie pojawiają się nowe, słyszalne szumy. W razie potrzeby drobne nieszczelności można uzupełnić elastyczną masą, która nie przenosi drgań tak intensywnie jak sztywne zaprawy.

Izolacja termiczna spełnia jednocześnie funkcję prostego tłumika. Ocieplona skrzynka mniej „dzwoni” na drgania przenoszone z kanałów oraz skuteczniej tłumi wysokie częstotliwości. Zwykle wystarcza fabryczna izolacja producenta, ale w strefach szczególnie wrażliwych akustycznie (sypialnie, pokoje dziecięce) dopuszczalne jest dołożenie cienkiej warstwy dodatkowego materiału dźwiękochłonnego, pod warunkiem że nie ogranicza on objętości wewnętrznej i nie wchodzi w strugę powietrza.

Przy odbiorze instalacji dobrze jest przeprowadzić proste „badanie na słuch” – najpierw przy standardowym biegu centrali, później przy maksymalnym. Jeżeli przy wyższych wydajnościach pojawiają się wyraźne syki i piski, często szybciej jest skorygować pojedyncze punkty (dodatkowe uszczelnienie, poprawka izolacji wokół jednej lub dwóch skrzynek) niż obniżać przepływy w całym systemie kosztem komfortu wentylacyjnego.
