Ukryty montaż kanałów wentylacyjnych – kiedy to ma sens, a kiedy lepiej zrezygnować
Problem zwykle zaczyna się od jednego zdania: „Chcę mieć czysty, równy sufit, bez żadnych kanałów i kratek”. Na papierze brzmi to świetnie, a w rzeczywistości prowadzi do zbyt niskich pomieszczeń, kaskady kolizji instalacji i instalacji, której nie da się serwisować bez demolowania zabudowy. Kluczowe jest więc nie to, czy da się schować kanały wentylacyjne w zabudowie sufitowej, ale kiedy to ma sens i na jakich warunkach.
Typowe motywacje kontra realne koszty i komplikacje
Najczęstsze powody, dla których inwestor lub architekt naciska na ukryte kanały w suficie, to:
estetyka – „hotelowy” lub „biurowy” sufit bez widocznych instalacji,
brak miejsca na ścianach na kanały lub skrzynki rozdzielcze,
chęć ukrycia przewodów elektrycznych, instalacji teletechnicznych i wentylacji w jednej płaszczyźnie,
zastąpienie tradycyjnych pionów wentylacyjnych kanałami poziomymi (np. w adaptacjach).
Po drugiej stronie są koszty i komplikacje, które wychodzą dopiero na budowie:
Trzeba obniżyć sufit często o dodatkowe kilkanaście centymetrów, żeby zmieścić kanał, izolację, uchwyty i konstrukcję rusztu. Do tego dochodzi konieczność wstawienia rewizji, utrudnione prowadzenie innych instalacji oraz wyższe wymagania akustyczne. Jeśli do tego dochodzi niska wysokość kondygnacji, nagle okazuje się, że „estetyka” przegrywa z faktem, że w gotowym mieszkaniu przy osobach 180+ cm sufit wydaje się nieprzyjemnie niski.
Kiedy ukryty montaż kanałów w zabudowie sufitowej ma sens
Ukryte kanały wentylacyjne w suficie podwieszanym mają najwięcej sensu w sytuacjach, gdy spełnione są jednocześnie przynajmniej dwa warunki:
Po pierwsze, kondygnacja jest wystarczająco wysoka, by po obniżeniu sufitu pozostała komfortowa wysokość netto. W praktyce w mieszkaniach dobrze, gdy po obniżeniu zostaje ok. 2,55–2,70 m, a w biurach czy lokalach usługowych jeszcze więcej. Gdy po zsumowaniu wszystkich „warstw” (kanał, izolacja, uchwyty, ruszt, płyta) wychodzi, że zostanie 2,35–2,40 m, w salonie czy open space’ie będzie to już wyraźnie odczuwalne.
Po drugie, trasy kanałów dają się zaplanować stosunkowo prosto: kilka głównych tras, logiczne odgałęzienia, niewielka liczba kształtek o dużej wysokości. W takich warunkach łatwiej jest utrzymać porządek w suficie, zapewnić dostęp do elementów serwisowych i uniknąć „doklejanych” podcięć w płytach GK.
Po trzecie, mówimy o budynkach, gdzie wentylacja mechaniczna jest kluczowa dla komfortu (biura, lokale usługowe, nowoczesne mieszkania z rekuperacją), a jednocześnie widoczne kanały byłyby trudne do zaakceptowania wizualnie przez użytkowników lub najemców.
Sytuacje, w których lepiej ograniczyć zakres zabudowy sufitu
Są scenariusze, w których próba „na siłę” upchnięcia instalacji w suficie podwieszanym generuje więcej problemów niż korzyści. Typowe przypadki:
W mieszkaniach z wysokością kondygnacji ok. 250–260 cm pełne obniżenie całego sufitu w salonie może skończyć się przestrzenią, która subiektywnie wydaje się przytłaczająca. Zamiast tego rozsądniejsze są lokalne obniżenia w strefie korytarza, przy ścianach zewnętrznych lub nad zabudową kuchenną, gdzie kanały mogą biec wąskim pasem.
W starych budynkach ze stropami belkowymi albo gęstą siatką belek żelbetowych często realna przestrzeń między spodem belek a projektowaną płaszczyzną sufitu jest mała. Prowadzenie tam dużych kanałów wymagałoby przejść nad belkami, zmian wysokości kanałów, częstych redukcji i kolanek – to zwiększa opory przepływu, hałas i czas montażu. W takich sytuacjach lepiej ograniczyć zakres tras w suficie do absolutnego minimum lub wykorzystać inne strefy (szachty, przestrzenie przy ścianach, zabudowy meblowe).
Przy dużych przekrojach kanałów głównych (np. w centralach obsługujących duże open space’y) wciskanie ich w standardową przestrzeń sufitu podwieszanego prowadzi do obniżeń rzędu 40–60 cm. Dla inwestora to oznacza mniejszą kubaturę, gorsze wrażenie przestrzeni i często konieczność dodatkowych przeróbek oświetlenia i systemów bezpieczeństwa (np. tryskaczy).
Co się dzieje, gdy decyzja o ukryciu kanałów jest nietrafiona
Konsekwencje błędnej decyzji są zwykle odczuwalne dopiero po zaszpachlowaniu i pomalowaniu sufitu, gdy „nie ma już odwrotu”. Zestaw typowych skutków:
Po pierwsze, wnętrze staje się klaustrofobiczne – szczególnie w długich korytarzach i niskich salonach. Klient zaczyna obwiniać samą wentylację, podczas gdy problemem jest zbyt ambitne chowanie wszystkiego w jednej warstwie sufitu.
Źródło: Pexels | Autor: Bingqian Li
Po drugie, brak odpowiednio zaplanowanych rewizji uniemożliwia wygodną regulację przepustnic, wymianę tłumików czy inspekcję kanałów. Awaria tłumika czy uszkodzona klapa może oznaczać wiercenie w gotowym suficie i niszczenie wykończenia, bo „nikt nie przewidział rewizji”.
Po trzecie, kondensacja pary wodnej i problemy z akustyką. Źle zaizolowane kanały w zimnych strefach przy stropie potrafią wykraplać wilgoć, która następnie zacieka na płyty GK. Z kolei zbyt zwężone, „poszatkowane” trasy z wieloma kolanami i redukcjami potrafią generować szumy i świsty przy większych wydajnościach.
Odsłonięte kanały i trasy przy ścianach jako bardziej rozsądny kompromis
Popularna rada brzmi: „celem jest czysty sufit”. Problem w tym, że przy ograniczonej wysokości i braku koordynacji branż ten cel może być po prostu nieracjonalny. Alternatywy, o których często zapomina się na etapie koncepcji:
Odsłonięte kanały prowadzone tuż pod stropem – w surowych, loftowych wnętrzach to nie wada, tylko element stylu. Dobrze zaprojektowane, proste trasy z kanałami okrągłymi potrafią wyglądać atrakcyjnie, a przy tym są łatwe do serwisowania i mniej problematyczne akustycznie.
Lokalne kanały przy ścianach, schowane w zabudowach GK lub meblowych. Zamiast ciągnąć „autostradę” kanałów przez środek sufitu, można rozprowadzać powietrze w pasie nad szafami, korytarzem przy ścianie nośnej lub w skrzynkach nad oknami. Sufit w centrum pomieszczenia pozostaje wtedy wyższy, a instalacja nadal jest w dużej mierze niewidoczna.
Ukrycie tylko części trasy – np. kanałów do sypialni, a pozostawienie fragmentów w pomieszczeniach technicznych czy nad korytarzami. Zyskuje się wtedy kompromis między estetyką a racjonalnym wykorzystaniem przestrzeni.
Planowanie trasy kanałów w zabudowie sufitowej – kluczowe decyzje przed montażem
Ukryty montaż kanałów wentylacyjnych w zabudowie sufitowej krok po kroku zaczyna się dużo wcześniej niż na etapie wkręcania pierwszych wieszaków. Jeżeli trasa nie zostanie dobrze zaplanowana, żaden „sprytny montażysta” nie uratuje sytuacji bez serii prowizorek.
Realne ograniczenia przestrzenne w sufitach – jak liczyć „warstwy”
Najczęstszy błąd na etapie projektu to policzenie wyłącznie średnicy kanału i grubości izolacji. Tymczasem w rzeczywistości wysokość zabudowy sufitu determinują wszystkie następujące elementy:
wysokość kanału (średnica kanału okrągłego lub wysokość kanału prostokątnego),
zapas montażowy – miejsce, żeby dało się kanał wsunąć, wyregulować i nie ocierać nim o płytę.
Jeżeli inwestor oczekuje, że odległość od gotowej płyty GK do podłogi wyniesie np. 260 cm, a od stropu do tej płyty jest tylko 25 cm, bardzo łatwo policzyć, czy zmieszczą się np. kanały Ø200 z 30 mm izolacji i systemem mocowań. Gdy wynik jest na styk, w praktyce i tak będzie gorzej – na budowie zawsze pojawia się kilka milimetrów „tu” i „tam”, przesunięcia belek, lekkie odchyłki stropu.
Różne typy stropów dają różne możliwości. Na płaskim stropie żelbetowym można dość swobodnie rozmieścić wieszaki i kanały, korzystając z całej wysokości. W stropach belkowych przestrzeń między belkami bywa wysoka, ale same belki ograniczają swobodę prowadzenia kanałów. W drewnianych stropach z podsufitką trzeba dodatkowo brać pod uwagę nośność i ugięcia – ciężkie kanały i izolacja wymagają dobrze zaprojektowanych mocowań.
Koordynacja z innymi instalacjami – jak uniknąć kolizji, które „wyjdą” za późno
Najwięcej konfliktów w sufitach podwieszanych powstaje pomiędzy:
kanałami wentylacyjnymi a korytami kablowymi i trasami oświetleniowymi,
kanałami a rurami CO, wody lodowej, instalacją tryskaczową,
kanałami a samą konstrukcją rusztu sufitu (profile główne i nośne),
kanałami a elementami konstrukcyjnymi – belkami, podciągami, wieńcami.
Teoretycznie najlepszym rozwiązaniem jest pełna koordynacja w modelu 3D (BIM), ale w mniejszych inwestycjach często jej po prostu nie ma. Wtedy bardzo pomaga nawet prosta, wspólna narada branż: instalator wentylacji, elektryk, hydraulik, wykonawca sufitów. Na kartce lub prostym szkicu można ustalić, która instalacja biegnie wyżej, która niżej, i w jakiej kolejności robi się montaż.
Przykładowa praktyczna kolejność dla typowego biura:
Wyznaczenie głównych tras wentylacji na stropie (lasery, rzuty),
Rozmieszczenie wieszaków i montaż kanałów głównych,
Dołożenie pozostałych instalacji: koryta kablowe, rury CO, tryskacze, trasy teletechniczne – z uwzględnieniem już zawieszonych kanałów,
Regulacja wysokości wszystkich instalacji i dopiero potem montaż rusztu sufitu podwieszanego.
W mieszkaniach skala jest mniejsza, ale zasada podobna: najpierw kanały główne rekuperacji przy stropie, później elektryka, a dopiero na końcu ruszt i płyty. Odwrócenie tej kolejności często kończy się prowizorycznymi „omijakami” z przewodów elastycznych i źle dobranymi nawiewnikami.
Wysokość sufitu a komfort – różne podejścia w mieszkaniu i biurze
Teoretycznie normy dopuszczają całkiem niskie wysokości pomieszczeń, ale użytkownicy reagują nie na cyfrę w projekcie, tylko na subiektywne wrażenie. W praktyce:
W mieszkaniach obniżenie sufitu w całym salonie do ok. 240–245 cm jest często odbierane jako „duszno i ciasno”, nawet przy dobrym oświetleniu. Lepiej jest zastosować pasy obniżonego sufitu na obrzeżach pomieszczenia (np. nad korytarzową częścią, nad kuchnią w aneksie, w pasie ok. 60–80 cm przy ścianach zewnętrznych), a środek pozostawić wyższy.
W biurach typu open space z wysokim stropem (np. 320–350 cm) obniżenie sufitu do ok. 270–290 cm zwykle nie stanowi problemu, a wręcz pomaga uporządkować przestrzeń akustycznie i wizualnie. Tam też łatwiej wygospodarować „techniczne” pasy obniżeń, gdzie prowadzona jest główna instalacja wentylacji, a nad przestrzenią roboczą można stosować lokalne wyspy sufitowe lub widoczne elementy.
Scenariusz 1: mieszkanie w bloku z wysokością 260 cm. Prowadzenie głównego kanału rekuperacji Ø160 przez środek sufitu korytarza i salonu obniża całość do ok. 240–245 cm. Rozsądniejszy wariant to trasa w korytarzu (i tak zwykle obniżonym) oraz nad zabudową kuchenną, z lokalnym obniżeniem w pasie ok. 60–80 cm przy jednej ścianie w salonie. Kanały do sypialni można puścić po obwodzie, a nie środkiem.
Scenariusz 2: biuro open space w nowym budynku z wysokością od surowego stropu do podłogi ok. 330 cm. Tu trasy kanałów można prowadzić swobodnie, projektując logiczne „korytarze techniczne” w suficie podwieszanym. Rozsądnym kompromisem bywa niższy sufit nad komunikacją i sanitariatami oraz wyższe strefy nad stanowiskami pracy, przy czym główne kanały są ukryte, a końcówki do nawiewników często widoczne lub częściowo odsłonięte.
Dobrze działa prosta zasada: tam, gdzie ludzie siedzą długo (salon, biuro open space, strefy relaksu), sufit powinien być możliwie najwyżej i spokojnie zaprojektowany. Obniżenia, skrzynki i „techniczne” tunele lepiej kumulować nad komunikacją, kuchniami, magazynkami, łazienkami. Popularna rada, żeby „wyrównać wszystko do jednej linii”, jest sensowna tylko wtedy, gdy budynek ma realny zapas wysokości. W blokach z niskimi kondygnacjami kończy się to zazwyczaj klaustrofobicznym wnętrzem i zbędnymi kosztami robocizny.
Drugie kryterium to akustyka i światło. W strefach pracy przy komputerze korzystny bywa sufit z dobrym pochłanianiem dźwięku i kontrolowanym oświetleniem – tu sufit podwieszany współpracujący z kanałami ma sens. W korytarzach komunikacyjnych można zaakceptować bardziej „techniczny” charakter, nawet z fragmentami kanałów widocznych lub w prostych maskownicach. Czasem rozsądniej zaplanować kilka świadomie odsłoniętych odcinków niż za wszelką cenę upychać wszystko w jedną, przeładowaną przestrzeń nad GK.
Trzeci punkt, rzadko brany pod uwagę, to przyszłe zmiany aranżacji. Jeżeli wiadomo, że ściany działowe w biurze mogą wędrować, sensowniej jest zaprojektować główne trasy kanałów w logicznym układzie „grzbietowym” (wzdłuż korytarza lub centralnej osi), a dopiero z nich odchodzić krótkimi odnogami do pomieszczeń. W mieszkaniach też da się to wykorzystać: kanał główny w korytarzu, a przyłącza do pokoi prowadzone tak, żeby dało się zmienić funkcję pomieszczenia bez demolowania całego sufitu.
Ostatni filtr to serwis. Ukryty kanał jest wygodny tylko do dnia, w którym trzeba dostać się do klapy rewizyjnej, przepustnicy albo czujnika. Gdy w projekcie każdy metr sufitu jest „na styk”, zaczynają się kucie, prowizoryczne rewizje w złych miejscach, rozcinanie profili. Rozsądniejsze bywa celowe zaprojektowanie kilku większych rewizji w logicznych punktach (przy trójnikach, przepustnicach, przejściach przez ściany) niż udawanie, że „serwis nie będzie potrzebny”.
Wybór typu kanałów pod zabudowę sufitową – kiedy co ma sens
Rodzaj kanałów i kształtek w suficie podwieszanym wpływa nie tylko na aerodynamikę, ale też na wysokość zabudowy, akustykę i późniejszy serwis. Dobór „z katalogu” bez związku z warunkami na budowie kończy się potem kombinowaniem z przejściówkami i nieplanowanymi obniżeniami sufitu.

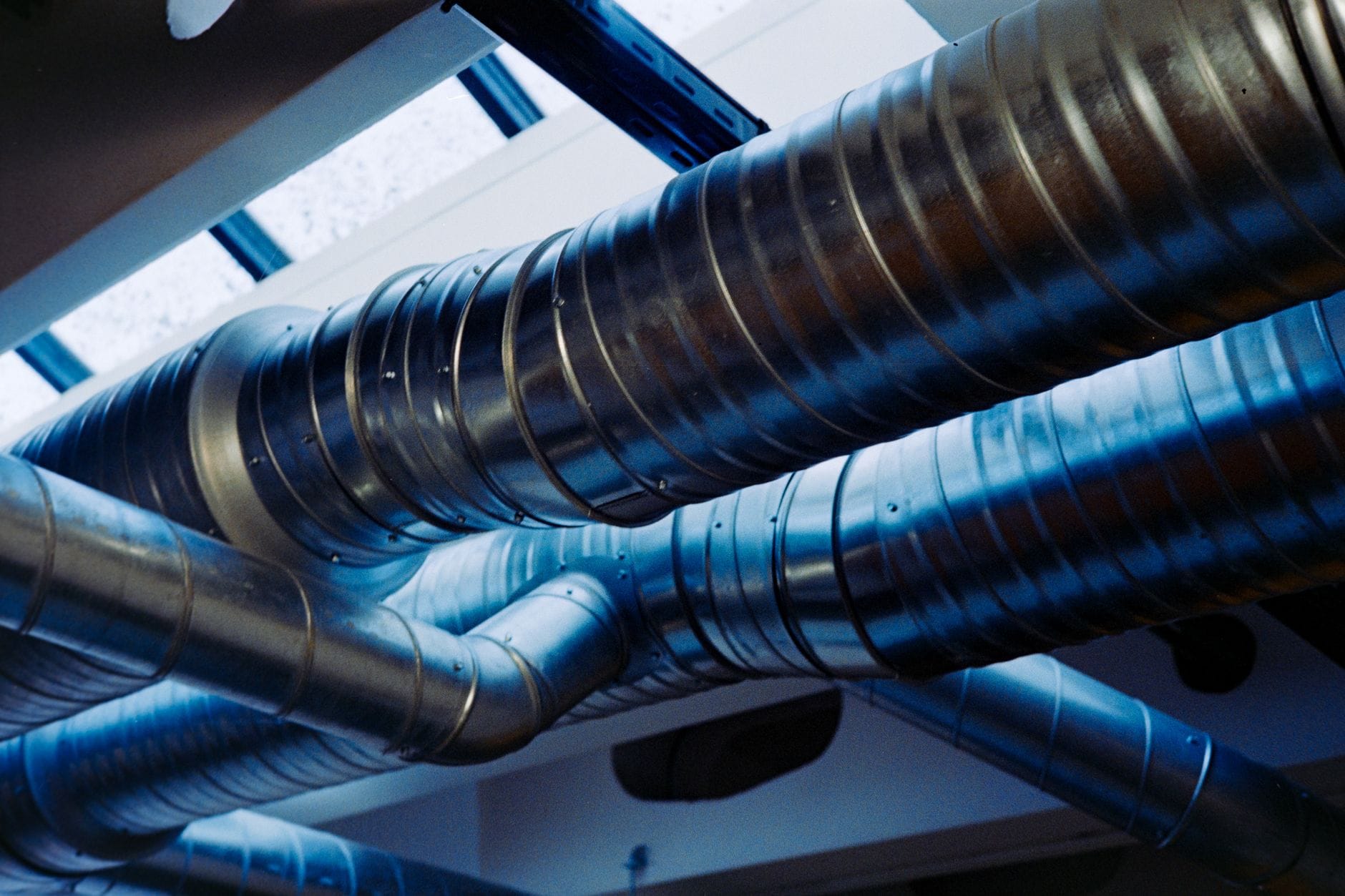

Kanały okrągłe – standard, który nie zawsze się mieści
Kanały okrągłe z blachy stalowej (spiro lub systemowe) są najbardziej przewidywalne pod względem oporów przepływu i szczelności. W sufitach podwieszanych sprawdzają się szczególnie jako:
główne magistrale wentylacji w biurach i większych lokalach,
piony i poziome odcinki między centralą a skrzynkami rozdzielczymi,
krótkie odcinki doprowadzające powietrze do nawiewników w suficie kasetonowym.
Ich wada jest prosta: średnica kanału plus izolacja daje konkretną wysokość, której nie da się „oszukać”. Popularna rada „weźmy mniejszą średnicę, będzie niższy sufit” działa tylko na papierze – w praktyce rosną prędkości powietrza, hałas i spadki ciśnienia. Przy dłuższych odcinkach kończy się na większym wentylatorze lub braku wydatku.
Jeśli sufit ma ograniczoną wysokość, zamiast redukować średnice lepiej:
– przeprojektować trasy tak, by główne kanały biegły tam, gdzie sufit i tak będzie niżej (korytarze, nad łazienkami),
– w trudnych miejscach zastosować kanały płaskie lub prostokątne o porównywalnym przekroju, ale mniejszej wysokości,
– skorygować lokalizację nawiewników, by uniknąć konieczności prowadzenia grubych kanałów przez „wysokie” fragmenty sufitu.

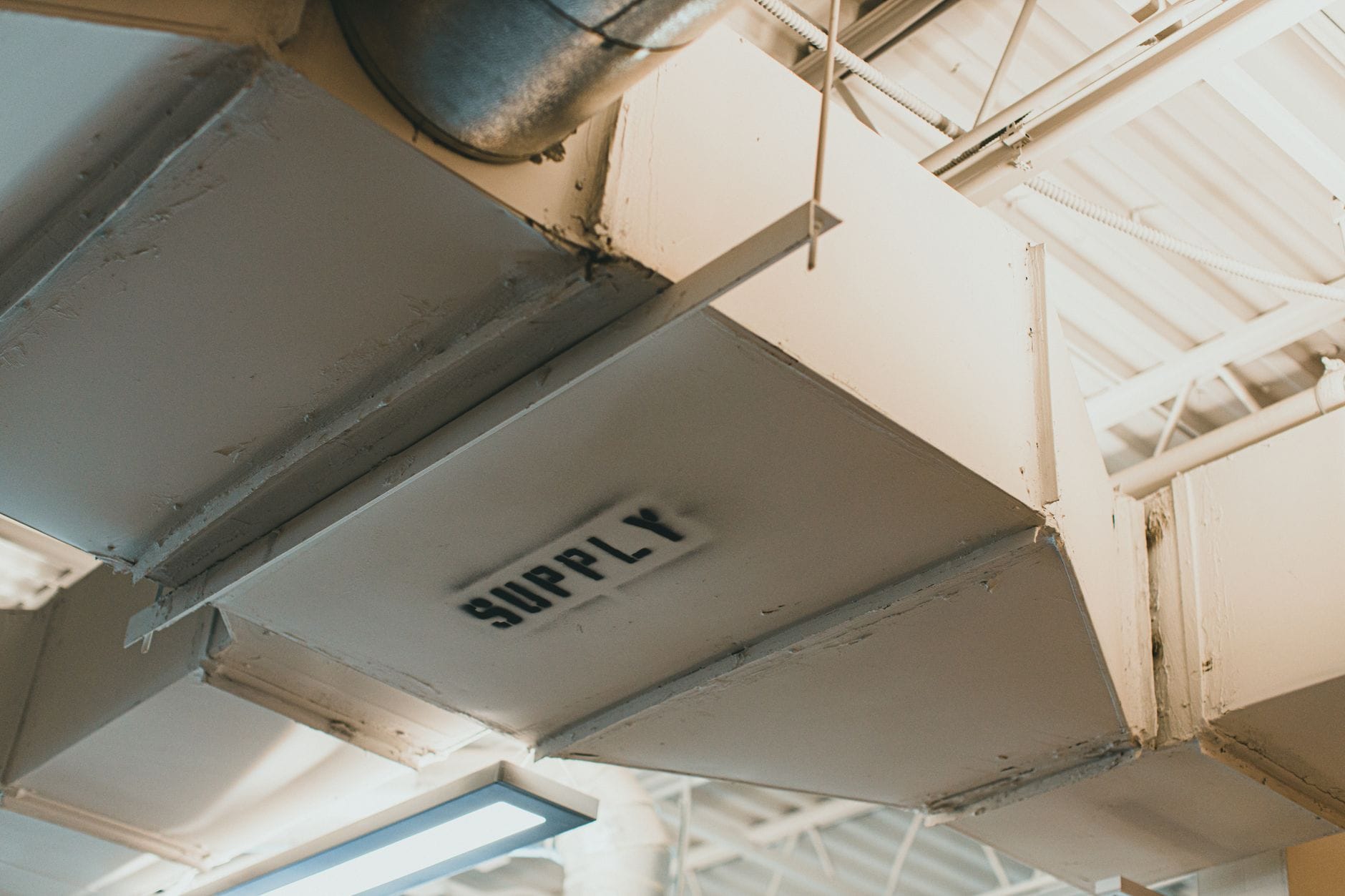

Kanały prostokątne i płaskie – kompromis między wysokością a złożonością montażu
Kanały prostokątne i płaskie kuszą niską wysokością zabudowy. Dają się wpasować między belki stropowe, nad nadprożami, w wąskich pasach przy ścianie. Ich realny koszt to jednak bardziej wymagający montaż i większa wrażliwość na akustykę.
Przy przechodzeniu z kanału okrągłego na prostokątny trzeba kontrolować:
zachowanie przekroju czynnego (żeby nie „dusić” instalacji),
liczbę i ostrość załamań – każde kolanko prostokątne generuje większe straty niż łagodne łuki okrągłe,
dodatkową izolację akustyczną w miejscach, gdzie powietrze zawraca i może powstać szum.
W mieszkaniach dobrą praktyką jest używanie odcinków prostokątnych wyłącznie tam, gdzie naprawdę brakuje wysokości (np. nad drzwiami, w strefie obniżonej przy ścianie), a resztę prowadzić kanałami okrągłymi lub systemami rozdzielaczowymi. W biurach prostokątne magistrale często mają sens nad korytarzami, ale już podłączenia do nawiewników w salach konferencyjnych lepiej realizować kanałami okrągłymi z tłumikami, żeby ograniczyć przenoszenie dźwięków.
Przewody elastyczne – gdzie pomagają, a gdzie szkodzą
Elastyczne przewody wentylacyjne w sufitach podwieszanych są często nadużywane. Ułatwiają „dociągnięcie” nawiewnika lub anemostatu w dokładnie to miejsce, którego oczekuje architekt, ale mają swoje ograniczenia.
Sprawdzają się głównie jako:
krótkie (1–1,5 m) odcinki od skrzynki rozprężnej do nawiewnika,
elastyczne połączenia kompensujące różnice poziomów między sztywnym kanałem a płytą GK,
element tłumiący drobne drgania i hałas przy wentylatorach kanałowych małej mocy.
Kluczowy warunek: przewód elastyczny musi być rozciągnięty i prowadzony bez ostrych łuków. „Zrolowany” w harmonijkę odcinek 2 m ma wyraźnie większy opór przepływu niż sztywny kanał tej samej średnicy. Przy kilku takich odcinkach w jednym ciągu robi się z tego realny problem z wydajnością.
W newralgicznych miejscach (dłuższe odcinki w korytarzach, przejścia między pomieszczeniami) przewody elastyczne zwykle działają przeciwko inwestorowi: gorzej się je serwisuje, trudniej szczelnie izoluje i łatwiej uszkodzić przy innych robotach. Tam rozsądniej użyć sztywnych kanałów i ograniczyć „elastyki” do strefy przy nawiewniku.
Systemy rozdzielaczowe w domach i mieszkaniach – nie tylko „moda z katalogu”
W niskich mieszkaniach i domach jednorodzinnych z rekuperacją coraz częściej stosuje się systemy rozdzielaczowe z cienkościennymi przewodami (np. Ø75–90). Ich zaleta przy zabudowie sufitowej jest oczywista: niewielka średnica pozwala zmieścić przewody w pasach obniżonych, nad zabudową meblową albo w warstwie podsufitki bez zjadania całej wysokości pomieszczenia.
W takim układzie:
kanały „duże” (okrągłe lub prostokątne) prowadzi się tylko między centralą a rozdzielaczami,
w pokojach pojawiają się pojedyncze lub podwójne krótkie przewody do anemostatów,
łatwiej zaplanować rewizje, bo główne elementy regulacyjne są przy centrali lub rozdzielaczach.
Ograniczenie jest jedno: system rozdzielaczowy wymaga porządnego projektu i trzymania się zaleceń producenta. Źle policzona liczba przewodów do jednego pomieszczenia albo zbyt długie trasy zapewnią idealnie schowany, ale głośny i nieefektywny system. Przy wysokich wydajnościach (lokale usługowe, biura) lepiej pozostać przy klasycznych kanałach okrągłych i prostokątnych, a rozdzielaczowe rozwiązania traktować jako uzupełnienie, nie podstawę.
Krok po kroku: montaż kanałów przed zabudową sufitową
Kluczowy błąd przy ukrytym montażu to zamiana kolejności: najpierw „żeby był sufit”, a potem próba wciśnięcia kanałów w pozostałą przestrzeń. Logiczna sekwencja robót oszczędza późniejszych przeróbek.
Wytyczenie tras i wysokości – zanim powstanie pierwszy wieszak
Przed montażem czegokolwiek na stropie warto przeprowadzić prostą, ale solidną procedurę wytyczenia:
Na ścianach obrysować planowaną wysokość gotowego sufitu (płyta GK lub kaseton) z uwzględnieniem najniższego punktu stropu.
Na stropie zaznaczyć przebieg głównych kanałów – najlepiej z użyciem lasera i rzutu z projektu, z korektą do rzeczywistego układu belek i podciągów.
Sprawdzić w kilku przekrojach (co kilka metrów), czy pod kanałem zmieści się jeszcze konstrukcja sufitu i zapas montażowy, a nad kanałem nie wchodzi w kolizję inna instalacja.
Jeżeli już na tym etapie widać, że kanał „przykleja się” do linii sufitu, lepiej przeprojektować trasę albo przekrój niż liczyć, że fachowcy „coś wymyślą”. Na budowie „coś” najczęściej oznacza dodatkowe załamania, przejściówki i prowizoryczne obniżenia fragmentów sufitu.
Mocowanie kanałów do stropu – stabilność przed estetyką
Rozstaw wieszaków i sposób mocowania kanałów w suficie podwieszanym wpływa na trzy rzeczy naraz: bezpieczeństwo, hałas i możliwość późniejszych regulacji. Zbyt rzadkie mocowania powodują „zwisanie” kanałów, a każdy dołek to potencjalne miejsce gromadzenia się kondensatu w instalacjach z odzyskiem ciepła lub chłodu.
Przy montażu warto trzymać się kilku zasad:
główne odcinki prostoliniowe podwieszać gęściej w miejscach z kolanami, trójnikami i przepustnicami,
nie prowadzić wieszaków dokładnie tam, gdzie zaplanowano główne profile rusztu sufitu – lepiej zgrać układ już na etapie wytyczenia,
zapewnić regulację wysokości na mocowaniach, tak by dało się po montażu całej instalacji „wyprostować” linię kanałów.
W drewnianych stropach mocowania wymagają dodatkowej uwagi. Ciężkie kanały i izolacja nie mogą wisieć na kilku przypadkowych wkrętach w podsufitkę. Tam potrzebne są albo wzmocnione belki montażowe, albo przebicie się do nośnych elementów konstrukcyjnych.
Łączenie i uszczelnianie kanałów – zanim pojawi się izolacja
Każde połączenie kanału w zabudowanym suficie jest potencjalnym źródłem nieszczelności, a po zamknięciu sufitu dojście do niego bywa praktycznie niemożliwe. Dlatego kolejność prac powinna wyglądać następująco:
Suchy montaż wszystkich odcinków – dopasowanie, kontrola kolizji, korekta tras.
Ostateczne skręcenie kanałów i kształtek, montaż opasek, uszczelnień systemowych lub taśm.
Lokalne próby szczelności – choćby dymem lub prostym nadmuchem – w newralgicznych miejscach (rozdzielacze, przejścia przez ściany, okolice przepustnic).
Popularne odkładanie „porządnego uszczelnienia” na później, już po ułożeniu izolacji, w praktyce kończy się tym, że część połączeń zostaje zrobiona „na oko”. W sufitach podwieszanych to podwójny problem: nie dość, że tracimy powietrze, to nieszczelności mogą powodować miejscowe wychłodzenia i kondensację na płytach GK.
Izolacja termiczna i akustyczna – nie tylko „żeby nie rosło”
Izolację kanałów w suficie często traktuje się jako zło konieczne. Tymczasem od jej jakości zależy nie tylko kondensacja, ale też poziom hałasu i komfort w pomieszczeniach.
Kilka praktycznych reguł:
kanały z powietrzem chłodniejszym od otoczenia (czerpnie, odcinki przed wymiennikiem, instalacje z chłodzeniem) wymagają szczelnej izolacji na całym obwodzie – każda przerwa to potencjalna kropla na suficie,
przy przejściach między pomieszczeniami dobrze sprawdza się izolacja o nieco większej gęstości, która działa jak tłumik dźwięków przenoszonych kanałem,
nie wolno „ściskać” izolacji, żeby zyskać wysokość – skompresowana warstwa ma gorsze parametry i często pęka przy pracy konstrukcji.
Jeżeli projekt przewiduje tłumiki akustyczne, korzystniej jest umieścić je w dostępnych miejscach (nad korytarzem, przy centrali), a nie w najniższej części sufitu salonu czy sali konferencyjnej. Uszkodzony lub zużyty tłumik ukryty głęboko w zabudowie będzie realnym problemem serwisowym.
Próby działania i regulacja przed zamknięciem sufitu
Najrozsądniejsza chwila na uruchomienie instalacji „na surowo” to moment, gdy kanały są już zamontowane i zaizolowane, ale ruszt i płyty GK jeszcze nie powstały. Umożliwia to:
sprawdzenie, czy wszystkie nawiewniki i wywiewy faktycznie mają przepływ,
wstępną regulację przepustnic i regulatorów,
wyłapanie nieszczelności słyszalnych jako „syczenie” przy wyższej prędkości wentylatora.
To moment na ostatnie korekty: przesunięcie trójnika o kilkanaście centymetrów, zmiana długości odcinka elastycznego, dołożenie dodatkowego uchwytu, jeśli kanał wpada w wibracje przy określonej prędkości. Po zamknięciu sufitu większość takich poprawek oznacza rozbiórkę fragmentu zabudowy.
Rewizje, dostęp serwisowy i dokumentacja ukrytych kanałów
Ukryty montaż kusi czystą estetyką, ale każda przepustnica, czujnik czy skrzynka rozdzielcza, do której nie ma dostępu, prędzej czy później się zemści. Lepiej świadomie zaplanować kompromisy niż liczyć, że instalacja „będzie działać wiecznie”.
Gdzie planować rewizje i jak je wkomponować w sufit
Pierwszy krok to wskazanie wszystkich elementów wymagających okresowego dostępu:
przepustnice regulacyjne na odgałęzieniach,
tłumiki z możliwością czyszczenia,
skrzynki rozdzielcze systemów rozdzielaczowych,
przejścia przez ściany pożarowe z klapami ppoż.,
czujniki, presostaty, ewentualne elementy automatyki.
Kolejne zadanie to przeniesienie tych punktów w takie miejsca, gdzie rewizja nie zrujnuje sufitu. Zamiast montować przepustnicę dokładnie nad środkiem salonu, można przesunąć ją o metr-dwa nad korytarz, garderobę albo pas obniżonego sufitu przy ścianie. W biurach logicznym miejscem na większe rewizje są korytarze techniczne i strefy przy wejściach do pomieszczeń, a nie środek sali konferencyjnej.
Gotowy sufit może mieć różne typy dostępu serwisowego:
Źródło: Pexels | Autor: Zechen Li
wkładane klapy rewizyjne GK malowane na kolor sufitu,
kasetony w sufitach systemowych, które wystarczy podnieść,
większe panele demontowalne w pasach technicznych, np. nad korytarzem.
Dobrze, jeśli typ klap i ich rozmiary są uzgadniane równolegle z projektem sufitu. Standardowe „okienko” 20×20 cm to za mało, żeby realnie wyregulować większą przepustnicę czy wyjąć fragment tłumika. Zamiast kilku symbolicznych, ale bezużytecznych rewizji lepsze są 2–3 większe, rozsądnie rozmieszczone pola dostępu, które faktycznie pozwalają włożyć rękę z narzędziem i coś przy tym zobaczyć.
Minimalna obsługa, realny dostęp – co naprawdę musi być osiągalne
Standardowa rada brzmi: „zapewnij dostęp do wszystkich elementów instalacji”. W praktyce prowadzi to do sufitu podziurawionego klapkami jak sito. Rozsądniejsze podejście to podział na trzy kategorie: elementy wymagające regularnej obsługi (filtry, wybrane czujniki), elementy do okazjonalnej regulacji (przepustnice, regulatory) oraz elementy, których serwis w zabudowie jest mało prawdopodobny (proste odcinki kanałów bez armatury).
Regularnej obsługi nie ma sensu upychać w niedostępnych przestrzeniach – filtry, presostaty, czujniki komfortu lepiej przenieść bliżej centrali lub do szachtów. Przepustnice i skrzynki rozdzielcze można ukryć, ale tak, by były osiągalne przez rozsądnie zlokalizowaną rewizję. Natomiast prosty kanał nawiewny w szczelnej izolacji nie potrzebuje oddzielnej klapy co kilka metrów – jego serwis zwykle i tak oznacza lokalną rozbiórkę sufitu.
Dokumentacja powykonawcza – jak „zobaczyć” kanały po zamknięciu sufitu
Druga popularna rada: „zrób dokładną inwentaryzację instalacji”. Sama ogólna notatka w dzienniku budowy niewiele jednak daje. Przy ukrytych kanałach liczy się precyzja: odległości od ścian, wysokości zawieszenia, lokalizacja trójników, złączek, rewizji czy klap ppoż. Najprostsza forma to zdjęcia robione z jednego, powtarzalnego punktu w każdym pomieszczeniu, z naniesionymi później wymiarami na rzucie.
Bardziej zaawansowany wariant to szkic powykonawczy lub aktualizacja modelu 3D/BIM – ale nawet amatorski rysunek na wydruku rzutu z projektu z kilkoma wymiarami będzie nieporównywalnie lepszy niż brak jakiejkolwiek dokumentacji. Podczas awarii, przebudowy czy montażu dodatkowego oświetlenia różnica między „wiemy, że coś tu jest” a „wiemy, że trójnik jest 40 cm od tej ściany i 20 cm nad profilem” to często jeden rozcięty sufit mniej.
Proste narzędzia, które oszczędzają późniejszych przeróbek
Do tej dokumentacji nie są potrzebne skomplikowane technologie. W praktyce wystarcza kombinacja kilku prostych kroków: zdjęcia z widocznym poziomicą lub łatą z podziałką, naniesione na plan szkice z wymiarami oraz krótki opis, gdzie znajdują się kluczowe elementy regulacyjne i serwisowe. Dobrze też oznaczyć rewizje nie tylko na rysunku, ale i w rzeczywistości – choćby dyskretnym opisem od spodu lub w protokole przekazania instalacji użytkownikowi.
Takie kilka godzin pracy na etapie montażu bywa inwestycją, która wraca przy pierwszej poważniejszej modernizacji. Zamiast zgadywać, gdzie można bezpiecznie przewiercić sufit pod nową lampę czy szynę zasłon, można to sprawdzić w dokumentacji i uniknąć trafienia w kanał, kształtkę albo klapę ppoż.
Dobrze zaplanowany, zamontowany i udokumentowany ukryty system kanałów pozwala pogodzić czysty sufit z sensownie zaprojektowaną wentylacją. Kluczowe jest, by decyzje o trasach, wysokościach i dostępie serwisowym zapadały zanim pojawi się pierwszy profil sufitu, a nie dopiero, gdy wykonawca GK stoi na rusztowaniu i pyta, gdzie ma wyciąć otwór.
Kontrola montażu przed zamknięciem zabudowy – praktyczna checklista
Chwila między zakończeniem montażu kanałów a wejściem ekipy od sufitów to najtańszy moment na wyłapanie problemów. Kilkanaście minut z prostą checklistą potrafi zastąpić kosztowną „diagnostykę” po szpachlowaniu i malowaniu.
Sprawdzenie prześwitu pod najniższym kanałem na całej trasie – czy założona wysokość gotowego sufitu faktycznie się zmieści, wraz z profilami i płytą.
Weryfikacja kolizji z oświetleniem, kratkami, czujkami i tryskaczami – fizyczne przyłożenie oprawy lub szablonu w planowane miejsce.
Kontrola wszystkich przepustnic i elementów regulacyjnych: czy da się do nich dojść ręką z narzędziem, nie tylko „na oko z drabiny”.
Oznaczenie lokalizacji klap ppoż. oraz przejść przez przegrody pożarowe – zarówno na instalacji, jak i na rzutach.
Przejście całej trasy z poziomicą/łatą – wykrycie miejsc, gdzie kanał opiera się o konstrukcję stropu lub inny element i „zjada” zaplanowaną rezerwę wysokości.
Typowa sytuacja na budowie to zbyt optymistyczne założenia: projekt liczył na 20 cm przestrzeni, a po zlicowaniu wszystkich warstw realnie zostaje 14–15 cm. Bez takiego „spaceru kontrolnego” łatwo wpaść w scenariusz, w którym kanały formalnie się mieszczą, ale brakuje miejsca na poprawne zamocowanie płyt GK lub zachowanie ciągłości izolacji.
Akustyka i komfort użytkowania przy ukrytych kanałach
Przy sufitach podwieszanych częściej narzeka się na hałas i „przewiewy” niż na samą wydajność wentylacji. Przy ukrytym montażu to w dużej mierze kwestia detali, które nie zajmują wiele miejsca, ale wymagają świadomych decyzji.
Prędkości powietrza i lokalne przewężenia
Popularna rada, by „zmniejszyć średnice, bo inaczej się nie zmieści”, ratuje layout, ale komplikuje akustykę. Zbyt mały przekrój oznacza wyższą prędkość powietrza, a to przekłada się na szum i świszczenie – szczególnie przy nawiewnikach wrażliwych akustycznie, np. w sypialniach czy salach konferencyjnych.
W praktyce bezpieczniej jest:
– skrócić trasę lub przeprojektować układ odgałęzień, niż seryjnie przechodzić na mniejsze średnice „bo sufit”;
– w krytycznych pomieszczeniach (gabinet, sypialnia, sala nagrań) świadomie przewymiarować kanały końcowe i zmniejszyć prędkości – nawet kosztem większego obniżenia sufitu na krótkim odcinku.
Jeśli nie da się uniknąć lokalnych przewężeń, warto przesunąć je w stronę korytarzy, zapleczy czy holi, a nie w strefy wymagające ciszy. Hałas z jednego newralgicznego kolanka tuż nad łóżkiem potrafi przekreślić cały wysiłek włożony w resztę instalacji.
Przenoszenie dźwięków między pomieszczeniami
Kanał nad sufitem działa jak most akustyczny. Dwie sale biurowe połączone jednym odcinkiem bez przegrody wewnętrznej w kanale będą się „słyszeć”, nawet jeśli ściana między nimi ma wysoką izolacyjność.
Przy planowaniu tras i zabudowy warto ustalić, gdzie potrzebne są bariery akustyczne w instalacji. Typowe rozwiązania to:
– osobne odgałęzienia dla pomieszczeń wrażliwych zamiast jednego, wspólnego „przelotowego” kanału;
– lokalne tłumiki lub odcinki kanałów elastycznych pomiędzy dwoma pomieszczeniami;
– skrzynki rozprężne przy nawiewnikach, montowane możliwie blisko pomieszczenia, ale już po stronie jego przegrody.
Tu pojawia się mniej popularna, ale skuteczna strategia: zamiast upychać tłumiki gdziekolwiek „gdzie się zmieszczą”, lepiej zaprojektować powtarzalny detal np. dla wszystkich ścian między pokojami. Jeden sprawdzony układ (odległości, typ tłumika, sposób przejścia przez ścianę) redukuje ryzyko przypadkowych mostków akustycznych.
Świadome kompromisy z inwestorem i architektem
Ukryty montaż kanałów rzadko udaje się bez ustępstw. Szczególnie w budynkach modernizowanych trzeba otwarcie przełożyć te kompromisy na język wysokości pomieszczeń, szerokości gzymsów i liczby widocznych elementów w suficie.
Gdzie obniżyć sufit, a gdzie bronić pełnej wysokości
Najgorszy scenariusz to „sufit równo wszędzie”, wymuszony później brakiem miejsca na kanały. Z punktu widzenia użytkownika lepiej zaakceptować niższy sufit w korytarzu czy przy pasie zabudowy kuchennej niż w całym salonie czy głównej sali biurowej.
Przy planowaniu tras warto rozrysować trzy strefy wysokości:
– strefa reprezentacyjna (salon, open space, sale spotkań) – tu broni się maksymalnej wysokości i ogranicza instalacje do minimum;
– strefa przejściowa (korytarze, hole, komunikacja) – tu można pozwolić sobie na większe obniżenie, a nawet pas techniczny z klapami rewizyjnymi;
– strefa zaplecza (garderoby, magazynki, pomieszczenia techniczne) – tu mieszczą się rozdzielacze, tłumiki i gęstsza sieć kanałów.
Takie rozłożenie pozwala zachować wizualny efekt „czystego” głównego sufitu, nawet jeśli lokalnie pojawią się niższe fragmenty w tle. Inwestor, widząc to na prostym szkicu z poziomicą, zwykle chętniej akceptuje świadome obniżenia niż równy, ale znacząco niższy sufit w całym lokalu.
Jak tłumaczyć ograniczenia bez nadmiernej techniki
Rozmowa o kanałach w zabudowie szybko zamienia się w gąszcz średnic, klas szczelności i grubości izolacji. Tymczasem dla właściciela mieszkania lub biura kluczowe są trzy informacje: o ile spadnie wysokość, ile elementów będzie widocznych i jak wpłynie to na komfort.
Pomaga prosty schemat komunikacji:
– „Kanały potrzebują minimum X cm nad sufitem. Jeśli zostawimy Y cm, uzyskamy Z cm wysokości w pokoju.”
– „Jeśli w tym miejscu nie obniżymy sufitu, nawiewnik musi wejść w ścianę lub w widoczny kanał dekoracyjny.”
– „Tu jest granica między cichą sypialnią a głośniejszym korytarzem – dlatego w sypialni musimy utrzymać inną prędkość powietrza i trochę większy przestrzał na kanały.”
Zamiast walczyć o każdy centymetr w każdych drzwiach i nad każdym oknem, lepiej pokazać 2–3 warianty: bardziej „estetyczny” (czystszy sufit, większe obniżenia w zapleczu) i bardziej „techniczny” (mniej kompromisów w trasowaniu, ale nieco więcej widocznych elementów). Decyzja przestaje być wtedy abstrakcyjną dyskusją o kanałach, a staje się wyborem aranżacji przestrzeni.
Na co jeszcze zwrócić uwagę przy finalnym zamknięciu sufitu
Ostatnia faza to współpraca z ekipą od suchej zabudowy i wykończenia. To tu często giną starannie ustalone detale: przesunięty otwór pod nawiewnik, zasłonięta rewizja albo przycięta zbyt krótko izolacja.

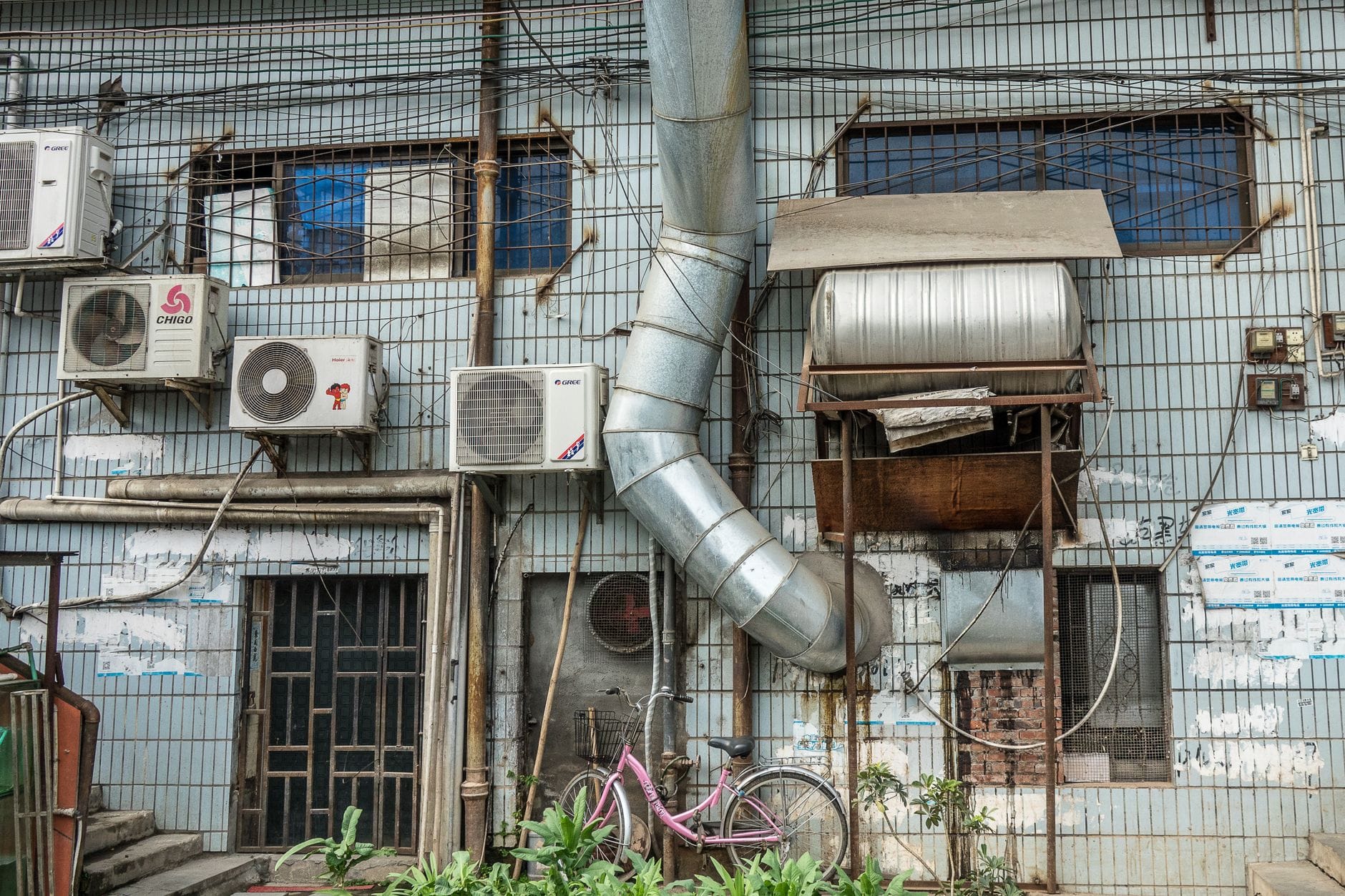

Źródło: Pexels | Autor: Mike van Schoonderwalt
Uzgodnienie detali z wykonawcą suchej zabudowy
Dobrą praktyką jest krótkie, wspólne przejście po obiekcie z majstrem od GK. W trakcie takiego obchodu warto jasno zaznaczyć:
– które otwory w płytach są „nie do ruszenia” (nawiewniki, rewizje, klapy ppoż.),
– gdzie dopuszczalne jest niewielkie przesunięcie kratki czy lampy bez wpływu na instalację,
– jak prowadzić wkręty i zawiesia, aby nie trafić w kanały i kształtki.
Zamiast zostawiać ogólnikowe rysunki, lepiej punktowo oznaczyć w realnej przestrzeni newralgiczne miejsca, np. krótkim opisem na stropie lub taśmą w kolorze odróżniającym instalację wentylacyjną od innych branż.
Ostatnia szansa na korekty przed zamknięciem
Tuż przed montażem płyt GK dobrze jest przyjąć zasadę: żadnych „drobnych przesunięć” kanałów bez ponownego sprawdzenia kolizji. Kilka centymetrów zmiany trasy, żeby dopasować się do profilu, potrafi przestawić geometrię całego układu w krytycznych miejscach – na przykład w strefie klap ppoż. albo powyżej planowanego gzymsu.
Jeśli w tej fazie pojawi się konflikt między koncepcją sufitu a trasą kanałów, bezpieczniej jest poświęcić fragment zabudowy (np. lokalny gzyms lub jedno „idealne wyrównanie”), niż wprowadzać ciasne łuki, przewężenia czy kombinacje z częściowym demontażem izolacji. Ukryte oszczędności materiału lub wysokości na tym etapie niemal zawsze kończą się późniejszym spadkiem komfortu lub zwiększoną awaryjnością.
Gdy wszystkie te kroki są dopięte – kanały zamontowane, sprawdzone, opisane, a kompromisy wysokości i dostępności świadomie zaakceptowane – ukryta wentylacja przestaje być ryzykownym „upychaniem w suficie”, a staje się przewidywalnym elementem projektu, który nie zaskoczy ani użytkownika, ani serwisu za kilka lat.
Dokumentacja układu przed zakryciem zabudową
Najbardziej niedoceniony etap to rzetelne udokumentowanie tego, co za chwilę zniknie za płytami. Bez tego każdy serwis, przeróbka czy awaria oznacza zgadywanie i kucie na oślep.
Fotografie z wymiarami zamiast „pamiątkowych zdjęć z budowy”
Zdjęcia kanałów robione „od drzwi” niewiele pomagają, gdy po roku trzeba zlokalizować konkretną przepustnicę. Dużo skuteczniejszy jest prosty schemat: zdjęcie + stały punkt odniesienia + podstawowe wymiary.
Praktyczny zestaw to:
fotografie głównych tras kanałów w każdym pomieszczeniu, wykonane prostopadle do ścian,
na zdjęciu lub w krótkim opisie zaznaczone odległości od dwóch stałych krawędzi – np. od ściany z oknem i od ściany z drzwiami,
osobne zdjęcia wszystkich elementów wymagających dostępu (przepustnice, klapy, skrzynki rozprężne, tłumiki) z przybliżonymi wymiarami do ścian.
Zamiast robić setki zdjęć z różnych kątów, lepiej przygotować po 2–3 starannie opisane ujęcia na pomieszczenie. Później z takiej dokumentacji da się z dużą dokładnością wyznaczyć miejsca pod rewizje czy lokalne rozbiórki sufitu.
Prosty plan powykonawczy zamiast idealnego modelu BIM
Rozbudowane modele 3D są świetne, ale przy mniejszych inwestycjach często kończy się na szkicu „od ręki” na wydruku rzutu. To nie problem, jeśli szkic jest spójny z tym, co faktycznie wiszi nad sufitem.
Przy planie powykonawczym dobrze działa kilka zasad:
– zaznacz tylko rzeczy istotne serwisowo: trasy główne, rozdzielacze, tłumiki, przepustnice, klapy, skrzynki rozprężne;
– nie próbuj odrysowywać każdego kolanka – ważniejsze są punkty charakterystyczne: zmiany kierunku, przejścia między pomieszczeniami, miejsca przejść przez ściany ogniowe;
– w legendzie dodaj krótkie opisy: „przepustnica regulacyjna”, „klapa ppoż.”, „tłumik akustyczny” zamiast skrótów, które za kilka lat nikt nie rozszyfruje.
Popularna rada, by „wszystko jest w projekcie”, przestaje działać w momencie, gdy na budowie pojawiły się zmiany tras. Projekt wyjściowy traktuj raczej jako bazę, a nie święty dokument – liczy się stan faktyczny po montażu.
Przekazanie dokumentacji użytkownikowi i serwisowi
Komplet zdjęć i planów często zostaje w komputerze wykonawcy. Po zmianie firmy serwisującej lub administratora budynku ta wiedza znika. Dużo rozsądniej jest od razu przekazać:
– prosty plik pdf z rzutami i wklejonymi zdjęciami z opisami,
– krótką notatkę, gdzie znajdują się kluczowe elementy (centrala, główne rozdzielacze, klapy ppoż.),
– informację o nietypowych rozwiązaniach, np. „tłumiki zgrupowane nad korytarzem, dostęp wyłącznie z rewizji w suficie podwieszanym”.
Jeżeli inwestor nie chce drukować pełnej dokumentacji, sensownym kompromisem jest choćby jedna strona A4 z rzutem i zaznaczonymi węzłami serwisowymi, powieszona w pomieszczeniu technicznym lub przy centrali.
Kontrola funkcjonalna instalacji przed ostatecznym zamknięciem
Próby szczelności i uruchomienie wentylacji po wykończeniu wnętrz są możliwe, ale każde wykryte wtedy niedociągnięcie jest dużo droższe w naprawie. Część kontroli opłaca się więc zrobić jeszcze przed montażem płyt.
Weryfikacja drożności i regulacji elementów ukrytych
Po zmontowaniu kanałów, a przed zabudową sufitu, warto przejść z prostą checklistą funkcjonalną. Nie chodzi tu o pełne pomiary wydatków, lecz o sprawdzenie, czy wszystko, co ma się ruszać i być dostępne, faktycznie działa.
Krótka kontrola powinna objąć:
– ręczne przestawienie każdej przepustnicy z pozycji „zamknięta” do „otwarta” – bez wyginania kanału i bez demontażu izolacji;
– sprawdzenie, czy siłowniki klap ppoż. mają wystarczająco miejsca na pracę i da się je ewentualnie wymienić przez planowaną rewizję;
– potwierdzenie, że wszystkie skrzynki rozprężne są podłączone, a króćce nie są zgniecione lub pozostawione bez opasek.
Popularna praktyka „dostęp będzie z kratki” często nie działa przy realnym montażu. Jeżeli już na etapie tej kontroli widać, że elementu nie da się wygodnie dosięgnąć, lepiej skorygować sufit lub przewidzieć dodatkową rewizję, zamiast liczyć na zręczność przyszłego serwisanta.
Testy wstępne z wykorzystaniem tymczasowych nawiewników
Przy większych układach złożonych z wielu kanałów pod sufitem wygodne bywa zastosowanie prostych, tymczasowych zaślepek lub nawiewników technicznych. Pozwala to:
– przeprowadzić wstępne uruchomienie centrali i sprawdzić, czy nie ma widocznych nieszczelności (np. wyraźny szum w jednym miejscu, nieprzewidziany wydmuch),
– upewnić się, że przepływ rzeczywiście dociera do końcowych odcinków sieci, a nie „ucieka” bocznym obejściem przez źle zamkniętą przepustnicę,
– skonfrontować teorię z praktyką akustyczną – nawet krótka praca instalacji pokaże najbardziej hałaśliwe punkty.
Nie zawsze da się przeprowadzić pełny rozruch przed położeniem płyt, ale choćby krótkie, kontrolowane uruchomienie bywa tańsze niż późniejsze otwieranie sufitów w gotowych wnętrzach.
Krótka checklista przed zakryciem kanałów
Na końcu całego procesu przydaje się jedno, konkretne przejście po obiekcie z listą rzeczy „do odhaczenia”. Nie musi być rozbudowana – ważne, by obejmowała kluczowe ryzyka typowe dla ukrytego montażu.
Przykładowa, zwięzła lista do przejścia na budowie:
Trasy kanałów zweryfikowane z realną wysokością sufitu i konstrukcją stropu (bez „wiszących” odcinków i naprężeń).
Izolacja cieplna i akustyczna kompletna, bez przerw na kolanach i trójnikach; brak gołej blachy nad zimnymi strefami.
Wszystkie elementy regulacyjne i serwisowe (przepustnice, klapy, tłumiki, skrzynki) mają zaplanowany, realny dostęp przez sufit lub inne przegrody.
Otwory pod nawiewniki, kratki i rewizje uzgodnione z ekipą od suchej zabudowy i oznaczone na konstrukcji.
Elementy wymagające poziomowania (kratki, anemostaty) mają stabilne mocowania, które nie „znikną” po wkręceniu płyt.
Instalacja skontrolowana pod kątem wstrząsów i drgań – brak luźnych odcinków zawiesi, niezamocowanych kanałów bocznych.
Wykonana dokumentacja foto z wymiarami oraz aktualny szkic powykonawczy przekazane inwestorowi lub osobie odpowiedzialnej za eksploatację.
Gdy te kilka punktów jest załatwionych, ukryty montaż w zabudowie sufitowej przestaje być „loterią na lata”, a staje się techniczną decyzją z przewidywalnym skutkiem: estetycznym sufitem, przewidywalnym komfortem i serwisem bez demolowania wykończenia.
Najczęściej zadawane pytania (FAQ)
Jaka minimalna wysokość pomieszczenia pozwala na ukrycie kanałów w suficie podwieszanym?
Przy ukrytym montażu kanałów kluczowe jest to, ile zostanie od gotowej płyty GK do podłogi, a nie sama wysokość kondygnacji w projekcie. W mieszkaniach po obniżeniu sufitu komfortowa wysokość netto to zwykle 2,55–2,70 m. Jeżeli z obliczeń wychodzi 2,35–2,40 m w salonie czy open space, sufit zacznie być odczuwalnie niski, szczególnie dla osób powyżej 180 cm.
Typowy „pakiet” zabudowy to: wysokość kanału, izolacja, wieszaki, ruszt sufitu i sama płyta. Daje to często 20–30 cm, a przy większych kanałach nawet więcej. Jeżeli od stropu do zakładanej płaszczyzny sufitu masz 25 cm lub mniej, każdy dodatkowy centymetr na instalacje staje się problemem i lepiej rozważyć częściowe lub lokalne obniżenia zamiast pełnej zabudowy.
Kiedy ukryty montaż kanałów wentylacyjnych ma sens, a kiedy lepiej go odpuścić?
Sens ma wtedy, gdy łączą się co najmniej dwa warunki: wysoka kondygnacja i stosunkowo proste trasy kanałów. Dobre scenariusze to nowoczesne mieszkania z rekuperacją, biura czy lokale usługowe, gdzie wentylacja mechaniczna jest kluczowa, a jednocześnie akceptacja dla „industrialnych” kanałów jest niska. Kilka prostych tras, mało kształtek o dużej wysokości, łatwy dostęp do elementów serwisowych – tu sufit podwieszany pracuje na Twoją korzyść.
Problemy zaczynają się, gdy próbujesz „za wszelką cenę” schować całą wentylację w niskiej kondygnacji albo w stropie z gęstą siatką belek. Wtedy sufit robi się za niski, kanały trzeba wielokrotnie zwężać i łamać, rosną opory przepływu, hałas i koszty montażu. W takich sytuacjach rozsądniejsza bywa częściowa zabudowa, prowadzenie kanałów przy ścianach lub świadome pokazanie instalacji.
Jak zaplanować trasę kanałów w suficie, żeby uniknąć kolizji z innymi instalacjami?
Najpierw liczy się „warstwy”: kanał, izolacja, wieszak, minimalne odstępy od innych instalacji, ruszt sufitu, płyta GK i zapas montażowy. Dopiero potem rysuje się trasy. Błąd, który często wychodzi na budowie, to zaprojektowanie kanałów „na styk”, bez uwzględnienia wysokości profili, tryskaczy, kabli czy rur – wtedy każda drobna zmiana wymusza kolejne kolanka i redukcje.
W praktyce dobrze działa prosta zasada: najpierw wyznaczasz kilka głównych „korytarzy” dla kanałów, a dopiero później dokładane są inne branże. Jeżeli nie da się tego przeprowadzić na etapie projektu, lepiej od razu założyć mniejszy zakres zabudowy sufitu niż liczyć na to, że monterzy „jakoś upchną” wszystko na budowie – efektem są zwykle deformacje trasy, większy hałas i kłopot z serwisem.
Czy da się schować kanały w suficie w starym budynku ze stropem belkowym?
Technicznie często się da, ale nie zawsze ma to sens. W stropach belkowych i przy gęstej siatce belek żelbetowych realna przestrzeń między spodem belek a planowaną płaszczyzną sufitu bywa bardzo mała. Żeby poprowadzić tam większe kanały, trzeba je prowadzić raz nad, raz pod belkami, robić częste redukcje i zmiany wysokości – to prosta droga do dużych oporów przepływu i zwiększonego hałasu.
W takich obiektach bezpieczniejszym rozwiązaniem bywa: ograniczenie tras w suficie do absolutnego minimum, wykorzystanie szachtów i przestrzeni przy ścianach, prowadzenie kanałów w zabudowach meblowych albo świadome pozostawienie części instalacji na wierzchu. Popularna rada „wszystko w suficie, będzie ładnie” właśnie tu najczęściej zawodzi.
Jak zaplanować rewizje i dostęp serwisowy do kanałów ukrytych w zabudowie?
Każdy element wymagający regulacji lub okresowej kontroli (przepustnice, tłumiki, klapy przeciwpożarowe, czasem trójniki) potrzebuje realnego dostępu, a nie tylko teoretycznej „możliwości dojechania wkrętakiem”. Rewizje powinny być tak rozmieszczone, aby można było swobodnie sięgnąć ręką do serwisowanego elementu, a nie tylko go zobaczyć.
Typowy błąd to brak rewizji przy przepustnicach lub tłumikach w głównych trasach. Gdy po malowaniu sufitu okazuje się, że coś trzeba wyregulować lub wymienić, kończy się na wierceniu i wycinaniu otworów w gotowym wykończeniu. Przy planowaniu sufitu warto więc na rysunku po prostu zaznaczyć: gdzie stoi drabina, gdzie wchodzi ręka i czy po otwarciu klapy rewizyjnej faktycznie da się coś zrobić, a nie tylko zajrzeć.
Jakie problemy z akustyką i kondensacją mogą wystąpić przy ukrytych kanałach?
Przy „poszatkowanych” trasach z dużą liczbą kolanek, zwężeń i redukcji rosną prędkości powietrza i opory przepływu. Skutkiem są szumy, świsty i buczenie słyszalne w pomieszczeniach – szczególnie przy większych wydajnościach i kanałach zbyt mocno „wciśniętych” w sufit. Zbyt ciasny sufit z wieloma instalacjami to najprostsza droga do problemów akustycznych, które trudno później wyeliminować bez przeróbek.
Druga grupa kłopotów to kondensacja. Kanały biegnące w zimnych strefach przy stropie, źle zaizolowane lub z przerwami w izolacji, potrafią wykraplać wilgoć. W efekcie pojawiają się zacieki na płytach GK, pęknięcia i „plamy” na malowaniu. Jeżeli kanał ma pracować w warunkach sprzyjających kondensacji, izolacja musi być traktowana jak element krytyczny, a nie „dodatek”, który dociśnie się na końcu montażu.
Jakie są alternatywy dla pełnego obniżenia sufitu pod kanały wentylacyjne?
Zamiast dążyć do całkowicie płaskiego sufitu, często lepsze są kompromisy. Popularne i praktyczne rozwiązania to: odsłonięte kanały prowadzone tuż pod stropem (szczególnie w loftach i wnętrzach o bardziej technicznym charakterze) oraz lokalne obniżenia w korytarzach, nad zabudową kuchenną lub przy ścianach zewnętrznych. Dzięki temu główna część pomieszczenia zachowuje większą wysokość.
Inny wariant to ukrycie tylko części trasy – np. kanałów do sypialni i pomieszczeń reprezentacyjnych – przy jednoczesnym pozostawieniu fragmentów instalacji widocznych nad korytarzami i w pomieszczeniach technicznych. Zamiast ślepo realizować hasło „czysty sufit za wszelką cenę”, lepiej jasno określić, gdzie estetyka jest naprawdę priorytetem, a gdzie można postawić na prostszą, tańszą i łatwiejszą w serwisie trasę.
